Рис. 8.25. Демонтажные компоненты переднего бампера: 1 – передний и боковые элементы верхнего амортизатора бампера; 2 – усилитель бампера со стороны кузова; 3 – нижний амортизатор бампера; 4 – декоративная накладка ниши противотуманного фонаря; 5 – фиксатор
Демонтажные компоненты переднего бампера показаны на рис. 8.25.
Примечание. Установку компонентов осуществляйте в порядке, обратном снятию.
Рис. 8.26. Снятие пистона и болтов верхнего крепления переднего бампера
Открутите два болта и извлеките один пистон верхнего крепления переднего бампера (рис. 8.26).
Рис. 8.27. Снятие пистона бокового крепления переднего бампера
Выньте с двух сторон два пистона бокового крепления бампера. Для того чтобы удалить пистон, вытяните его немного вперед и поверните шляпку пистона на 90° (рис. 8.27).
Рис. 8.28. Болты нижнего крепления переднего бампера
Открутите и снимите девять болтов нижнего крепления бампера (рис. 8.28).
Рис. 8.29. Отсоединение зажимов крепления бампера к кузову
Отожмите по три зажима с каждой стороны на корпусе бампера и отсоедините их от кузова, как это показано на рисунке 8.29. Отсоедините также разъемы противотуманных фонарей (если они установлены).
Снимите бампер.
Рис. 8.30. Зажим передней декоративной накладки бампера
Отожмите два зажима и снимите переднюю декоративную накладку бампера (рис. 8.30).

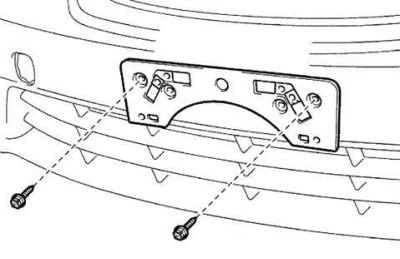

Рис. 8.31. Снятие накладки номерного знака
Открутите два винта крепления и снимите накладку номерного знака (рис. 8.31).
Рис. 8.32. Снятие декоративной накладки противотуманного фонаря
Открутите по два винта крепления с каждой стороны и снимите декоративные накладки противотуманных фонарей (рис. 8.32).
Выньте из корпуса бампера противотуманные фонари (если они установлены).
Рис. 8.33. Снятие нижнего амортизатора бампера
Снимите нижний амортизатор бампера (рис. 8.33).
Рис. 8.34. Снятие усилителя бампера со стороны кузова
Снимите пять пистонов, открутите шесть болтов крепления и снимите усилитель бампера со стороны кузова (рис. 8.34).

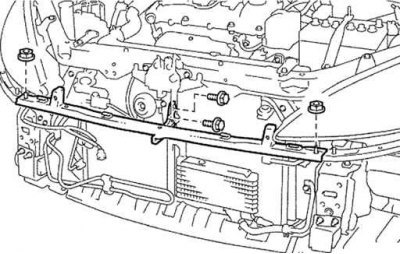

Рис. 8.35. Снятие переднего элемента верхнего амортизатора бампера
Открутите два болта и две гайки крепления и снимите передний элемент верхнего амортизатора бампера (рис. 8.35).

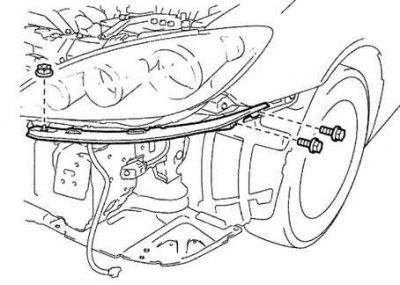

Рис. 8.36. Снятие бокового элемента верхнего амортизатора бампера
Открутите по две гайки крепления с каждой стороны кузова и снимите боковые элементы верхнего амортизатора бампера (рис. 8.36).
Установку производите в порядке, обратном снятию.
Момент затяжки гаек крепления бокового элемента верхнего амортизатора бампера: 8.5 Н·м.
Момент затяжки гаек и болтов крепления переднего элемента верхнего амортизатора бампера: 8.5 Н·м.
Момент затяжки болтов крепления усилителя бампера со стороны кузова: 34 Н·м.
