Примечание. Процедуры регулировки левых и правых передних дверей одинаковы.

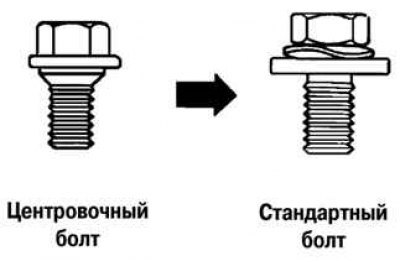

Рис. 8.8. Центровочный и стандартный болты
Примечание. В связи с тем, что при регулировке дверей нельзя использовать центровочные болты, которыми крепятся дверные петли, замените их болтами с шайбами (стандартные болты).
Рис. 8.9. Допуски величины зазоров дверных проемов
Осмотрите передние двери и проверьте, чтобы величина зазоров дверных проемов находилась в пределах допусков, обозначенных на рисунке 8.9.
Примечание. Величина допусков дана в мм.
Если величина зазоров отличается от указанной, отрегулируйте положение дверей.

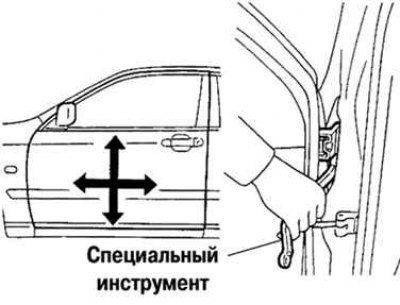

Рис. 8.10. Регулировка продольно-вертикального положения передней двери
(Смотрите источник на портале: autoinstruction.ru)
Применив специальный инструмент 09812-00010, ослабьте крепление дверных петель и отрегулируйте положение дверей в вертикальном и продольном положениях (рис. 8.10).
Момент затяжки регулировочных болтов: 26 Н·м.

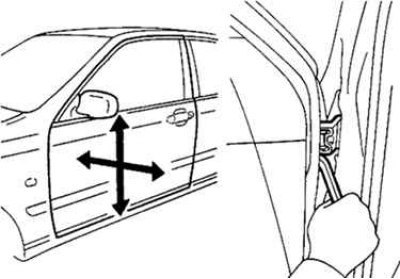

Рис. 8.11. Регулировка поперечно-вертикального положения передней двери
Если необходимо, отрегулируйте так же поперечно-вертикальное положение дверей (рис. 8.11).
Момент затяжки регулировочных болтов: 26 Н·м.
