Расположение нагнетательного вентилятора

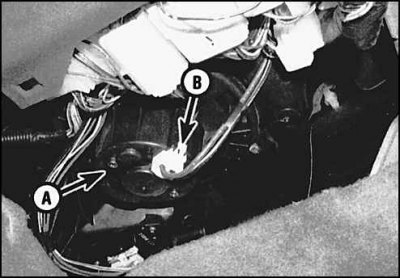

А – нагнетательный вентилятор; В – разъем мотора вентилятора
Нагнетательный вентилятор расположен под вещевым ящиком.

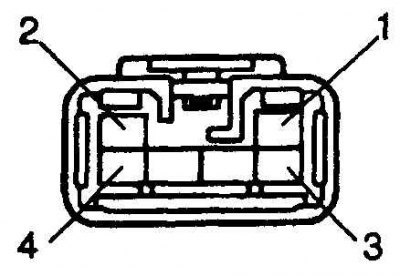

Проверка резистора мотора нагнетательного вентилятора
| Контакты резистора | Сопротивление |
| 2 и 4 | 0,83 Ом |
| 2 и 3 | 1,12 Ом |
| 1 и 3 | 1,74 Ом |
(Текст взят с портала проекта: Autoinstruction.ru)

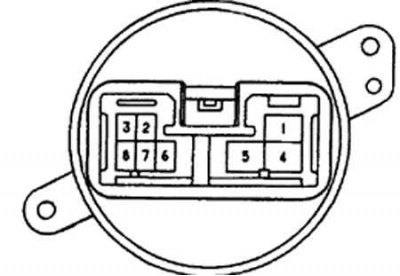

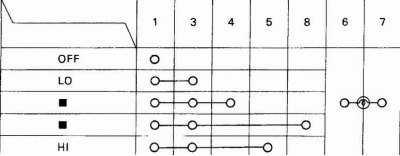

Проверка переключателя скоростей нагнетательного вентилятора
Проверка
1. Если нагнетательный вентилятор не работает, прежде всего, проверьте соединения разъемов в цепи вентилятора. Проверьте плавкий предохранитель 2 на панели предохранителей, расположенной под приборной панелью. Проверьте реле нагнетательного вентилятора в панели плавких предохранителей и реле, расположенной под капотом.
2. Определите расположение реле вентилятора. Снимите реле и проверьте, правильно ли оно функционирует. Если реле неисправно, замените его.
3. Установите рычаг переключения передач в парковочное положение и поставьте автомобиль на ручной тормоз. Установите ключ зажигания в положение ON, не заводя двигателя.
4. Проверьте, как работает вентилятор во всех режимах.
5. Если предохранители и реле находятся в нормальном состоянии, а вентилятор не работает, протестируйте сам вентилятор.
Подсоедините тестер к голубому и красному контактам. Тестер должен показывать как минимум 10 В – зажигание включено, переключатель режимов вентилятора находится в любом положении кроме положения OFF (Выключено). Если это не так, в цепи вентилятора имеются неполадки.
6. Если напряжение подается на вентилятор, а он не работает, подсоедините при помощи перемычки черный/ белый провод к заземлению на кузове автомобиля. Если вентилятор по-прежнему не работает, то его необходимо заменить. Если же вентилятор работает, это означает, что в цепи заземления вентилятора имеются неисправности.

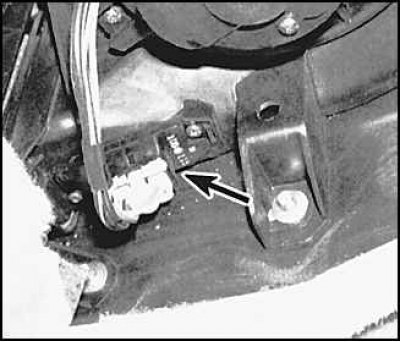

7. Если вентилятор работает, но не во всех режимах, проверьте резистор вентилятора, который расположен на кожухе вентилятора (указан стрелкой).
8. Снимите резистор и осмотрите его на наличие повреждений. Проверьте резистор при помощи омметра. При необходимости замените резистор.
9. Если резистор функционирует нормально, а вентилятор по-прежнему работает не во всех режимах, снимите панель управления обогревателя/ воздушного кондиционера. Отсоедините провода от задней части переключателя скоростей вентилятора и проверьте сопротивление переключателя. Если переключатель неисправен, замените его.
