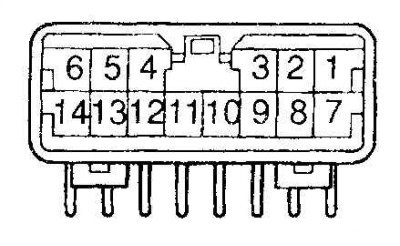

Диаграмма для прверки главного переключателя электропривода стеклоподъемника
| Переключатель | Положение переключателя | Номера выводов, между которыми должна быть цепь |
| Передний левый | Up | 3 – 8 – 9 4 – 5 – 6 |
| Передний левый | Off | 3 – 4 – 5 4 – 5 – 6 |
| Передний левый | Down | 6 – 8 – 9 3 – 4 – 5 |
| Передний правый | Up | 8 – 9 – 11 4 – 5 – 13 * |
| Передний правый | Off | 4 – 5 – 11 4 – 5 – 13 11 – 13 * |
| Передний правый | Down | 8 – 9 – 13 4 – 5 – 11 * |
| Задний левый | Up | 8 – 9 – 10 4 – 5 – 12 * |
| Задний левый | Off | 4 – 5 – 10 4 – 5 – 12 10 – 12 * |
| Задний левый | Down | 8 – 9 – 12 4 – 5 – 10 8 – 9 – 12 * |
| Задний правый | Up | 7 – 8 – 9 4 – 5 – 14 |
| Задний правый | Off | 4 – 5 – 7 4 – 5 – 14 7 – 14 * |
| Задний правый | Down | 8 – 9 – 14 4 – 5 – 7 |
* только при отпертом положении переключателя (Unlocked)
** только при запертом (Locked) положении переключателя

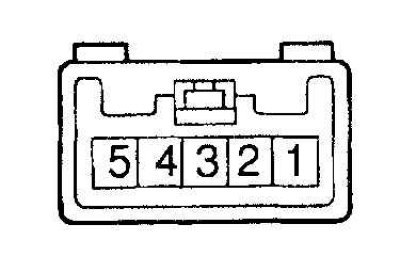

Диаграмма для проверки переключателя электропривода стеклоподъемника передней двери со стороны пассажира
| Положение переключателя | Номера проверяемых выводов | Наличие цепи |
| Up | 1 – 2 3 – 4 | Есть цепь |
| Off | 1 – 2 3 – 5 | Есть цепь |
| Down | 1 – 4 3 – 5 | Есть цепь |

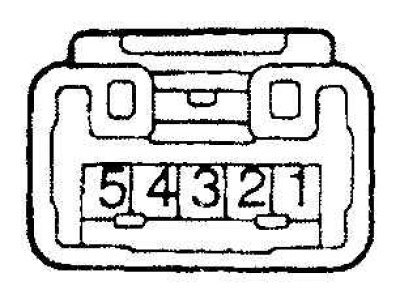

Диаграмма для прверки переключателя электропривода стеклоподъемника задней двери
| Положение переключателя | Номера проверяемых выводов | Наличие цепи |
| Up | 1 – 3 4 – 5 | Есть цепь |
| Off | 1 – 2 4 – 5 | Есть цепь |
| Down | 1 – 2 3 – 5 | Есть цепь |
Электропривод стеклоподъемника обеспечивает подъем и опускание боковых окон. В его состав входят переключатели, реле, электродвигатели, стеклоподъемник и провода.
Электропривод включается либо главным переключателем на двери водителя, либо дистанционными переключателями на каждой из дверей. Опускание или подъем стекол регулируются. В каждой двери смонтирован реверсивный электродвигатель.
Цепь электропривода защищена предохранителем и размыкателем. В каждом электродвигателе дополнительно смонтирован индивидуальный размыкатель.
Электропривод стеклоподъемника работает только при включенном зажигании. На части автомобилей предусмотрен блокирующий переключатель, который отключает электроприводы остальных окон кроме водительского.
Ниже описаны общие процедуры поиска неисправностей, которые можно выполнить самостоятельно. Если неисправность с их помощью устранить невозможно, то обратитесь в автосервис.
Если не работают стеклоподъемники всех окон, то сперва проверьте предохранитель и размыкатель.
Если не работают стеклоподъемники только задних окон, или привод работает только от главного переключателя, то проверьте замыкание контактов блокирующего переключателя. Если контакты не замыкаются, то переключатель замените.
Проверьте состояние проводки между переключателями и предохранителем, при необходимости отремонтируйте.
Если не работает только один стеклоподъемник, то проверьте главный переключатель и переключатель неработающего окна (кроме водительского).
Если стеклоподъемник работает только от одного переключателя, то проверьте замыкание контактов переключателя (см. Диаграмма для проверки главного переключателя электропривода стеклоподъемника). Если результаты проверки отрицательные, то выключатель замените.
Если переключатель исправен, то проверьте цепь между переключателем и электродвигателем.
Если от обоих переключателей не работает один и тот же стеклоподъемник, то снимите панель, включите стеклоподъемник и проверьте напряжение на переключателе и электродвигателе.
Если напряжение на электродвигателе присутствует, то отсоедините стекло от стеклоподъемника и проверьте свободу его перемещения вверх и вниз. Проверьте также свободу перемещения стеклоподъемника. Если повреждения отсутствуют и стекло перемещается свободно, то замените электродвигатель. В противном случае смажьте детали или замените.
Если напряжение на электродвигателе отсутствует, то проверьте провода от переключателей до электродвигателей. Если в цепи предусмотрено реле, то проверьте наличие напряжения на реле и соединение его с массой.
По окончании проверьте работу стеклоподъемника.
