Расположение блока предохранителей (Avalon)

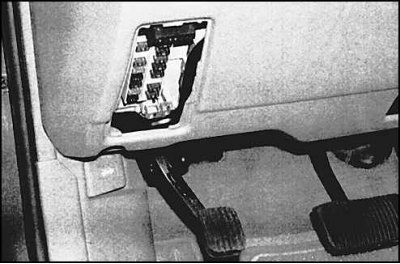

Блок предохранителей на автомобилях Avalon смонтирован под панелью приборов слева от рулевой колонки.
Блок реле и предохранителей (Solara и Camry)

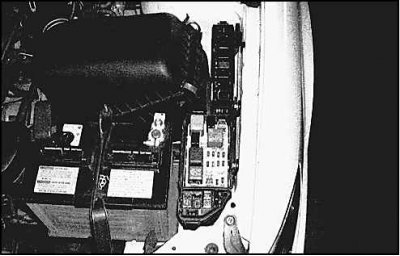

На автомобилях Solara и Camry единый блок реле и предохранителей расположен в моторном отсеке. На автомобилях Avalon блоки реле и предохранителей раздельные.
Расположение реле

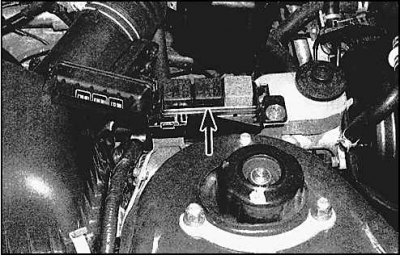

Некоторые реле смонтированы рядом с колпаком подвески со стороны водителя.
На рассматриваемых автомобилях реле включены в цепи таких потребителей как агрегаты топливной системы, стартер, противотуманные фары, звуковой сигнал. Реле применяются для управляемого включения и отключения сильноточного потребителя под действием электрического сигнала малой мощности. Реле смонтированы в монтажных блоках в моторном отсеке. Реле можно достать и проверить, неисправное реле заменяется. Маркировка реле наносится на его корпусе или на панели монтажного блока.
Проверка

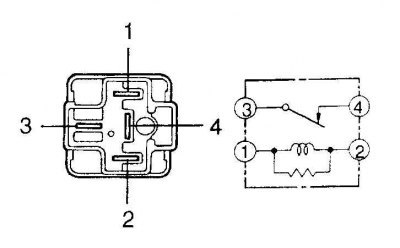

Обозначения выводов типового 4-контактного реле

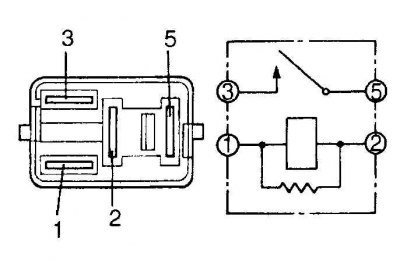

Нетиповое 4-контактное реле
На некоторых 4-контактных реле имеются выводы с номерами 1,2,3 и 5, однако, их назначение точно такое же, что и в реле с выводами 1 – 4.

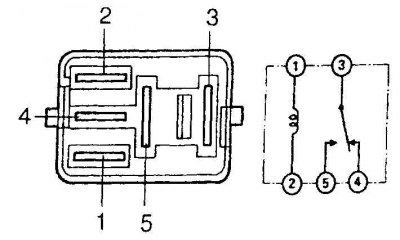

Обозначения выводов типового 5-контактного реле
1. Наиболее надежные результаты дает проверка с использованием схемы включения реле. Если схема включения отсутствует, то выполните проверки с учетом следующего. Пара выводов любого реле соединена с катушкой, обеспечивающей срабатывание реле. Остальные выводы попарно замыкаются или размыкаются при запитывании катушки. Как правило, разводка выводов реле указана на его корпусе.
2. Соедините один из выводов катушки реле с положительным выводом батареи через провод с тонкой проволочкой в качестве предохранителя. Второй вывод соедините с массой. После соединения должен прослушиваться щелчок. Если щелчка нет, то перемените полярность подключения (которую следует соблюдать на некоторых реле).
3. Проверьте наличие цепи между выводами реле в соответствии с маркировкой на корпусе.
4. Если результаты проверок отрицательные, то реле замените.
