Детали генератора
1 – шкив; 2 – передняя крышка; 3 – подшипник; 4 – фиксатор подшипника; 5 – подшипник; 6 – крышка подшипника; 7 – стопорное кольцо; 8 – ротор; 9 – резиновый изолятор; 10 – изолятор; 11 – задняя крышка; 12 – изолирующая пластина; 13 – держатель; 14 – регулятор напряжения; 15 – щеткодержатель; 16 – крышка щеткодержателя; 17 – задний кожух; 18 – втулки; 19 – задний кожух.
1. Снимите генератор с двигателя.
 |
 |

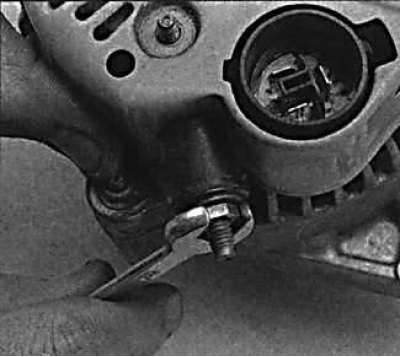

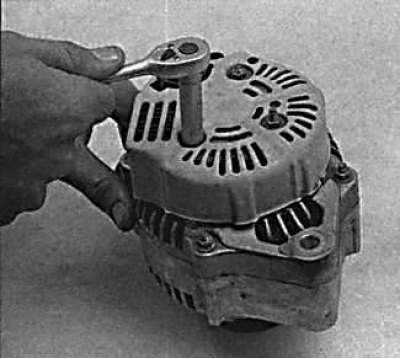

2. Отвинтите три гайки крепления заднего кожуха генератора и гайку контакта В и снимите задний кожух с генератора.

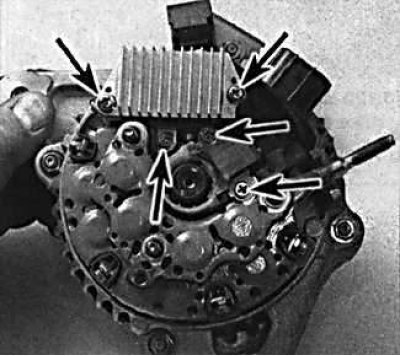

3. Отвинтите 5 винтов крепления регулятора напряжения и щеткодержателя.
 |
 |

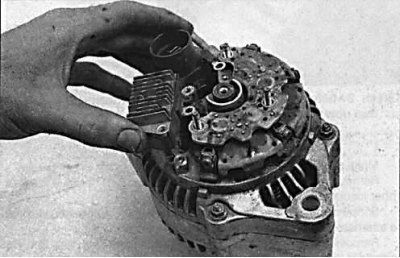

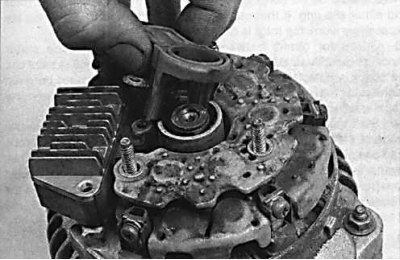

4. Снимите регулятор напряжения со щеткодержателем с задней части генератора.

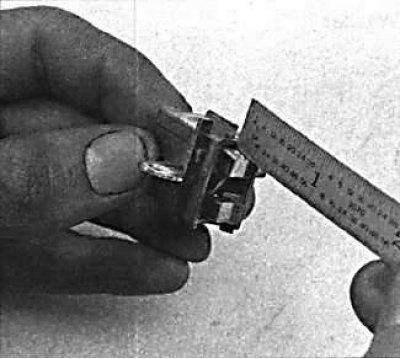

5. Используя линейку, проверьте величину выступания щеток из щеткодержателя.
6. Проверьте, что щетки плавно и без заедания перемещаются в щеткодержателе.

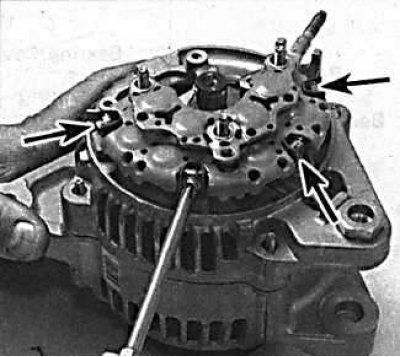

7. Отвинтите винты и снимите блок диодов с генератора.
8. Нанесите метки совмещения на переднюю и заднюю крышку генератора.
9. Отвинтите гайку крепления и снимите шкив с вала ротора.
10. Отвинтите четыре гайки, крепящие переднюю и заднюю крышку. Снимите заднюю крышку с генератора.
11. Снимите стопорную шайбу и снимите ротор с передней крышки.
 |
 |

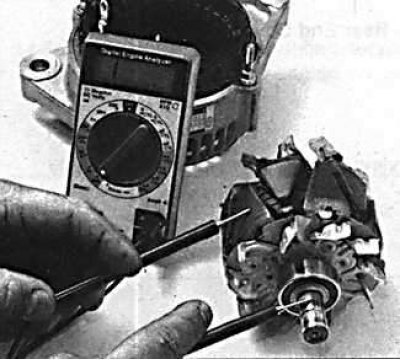

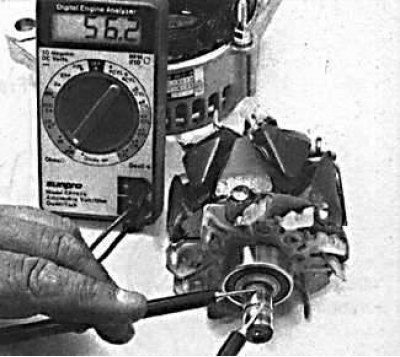

12. Используя омметр, проверьте сопротивление между контакт ными кольцами генератора, которое должно составлять от 2 до 4 Ом. Проверьте сопротивление между контактными кольцами генератора и ротором генератора. При этом сопротивление должно быть равно бесконечности.

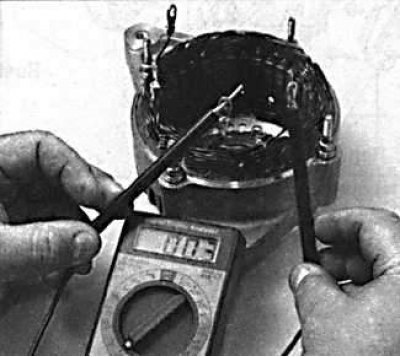

13. Используя омметр, проверьте сопротивление обмоток статора.
 |
 |

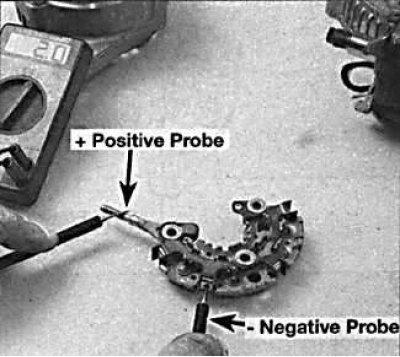

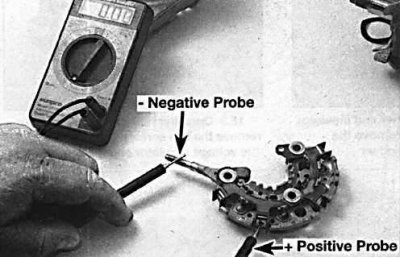

14. Проверьте исправность диодов, для чего подсоедините щупы омметра к диоду, определите сопротивление, затем поменяйте щупы местами и повторно определите сопротивление диода. В одном случае сопротивление должно быть низким, а в другом случае равно бесконечности.
15. Сборка генератора производится в последовательности, обратной разборке.

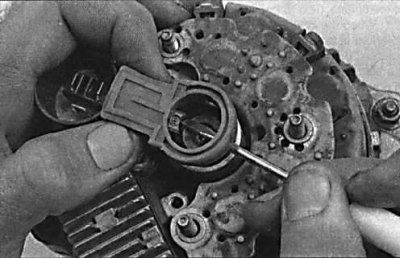

16. При установке щеткодержателя, используя маленькую отвертку, вдавите щетки в корпус щеткодержателя.
