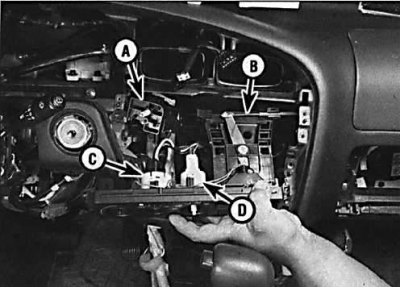

Элементы панели управления отопителем
А – ручка регулировки температуры; В – трос управления отопителем; С – переключатель вентилятора; D – электрический разъем.
1. Снимите провод массы с аккумулятора.
Внимание! При наличии в радиоприемнике кода против воровства, перед отсоединением аккумулятора проверьте, что у вас имеются коды подключения.
Внимание! На моделях с 1993 года система воздушной подушки безопасности отключается, если аккумулятор отсоединяется на длительный срок. Если контрольная лампа подушки безопасности загорается и остается гореть после повторного подсоединения аккумулятора, необходимо обратиться в специализированную мастерскую для восстановления работоспособности системы.
2. Снимите декоративную отделку комбинации приборов и снимите радиоприемник.
3. Снимите ручки управления.

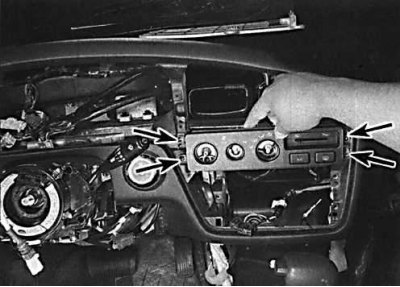

4. Отвинтите 4 винта крепления панели управления отопителем.
5. Извлеките панель управления отопителем вперед. При этом ручка регулировки температуры должна оставаться на месте (см. рис. Элементы панели управления отопителем).
6. Установка производится в последовательности, обратной снятию.
Регулировка троса управления
1. Для регулировки троса управления распределением воздуха установите рычаг управления в положение "свежий воздух" и закрепите оболочку троса зажимом.

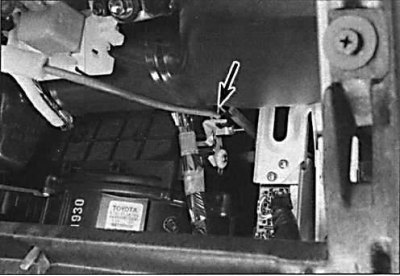

2. Для регулировки троса управления температурой поступающего воздуха установите рычаг в положение "холодный" и закрепите оболочку троса зажимом.
Проверка электрической цепи

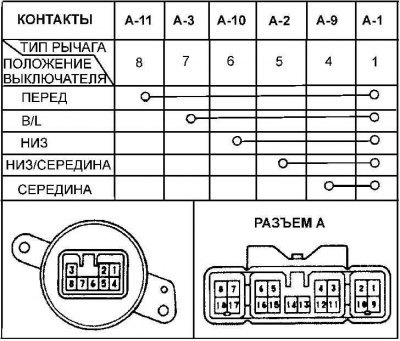

Проверка исправности электрической цепи на разъеме блока управления

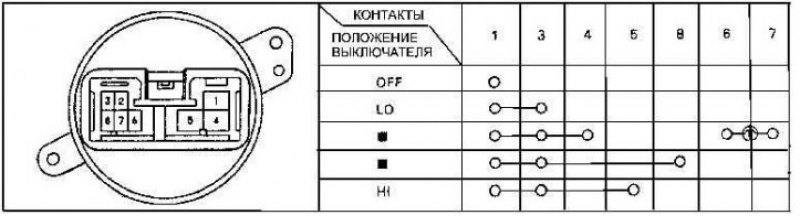

Проверка переключателя вентилятора отопителя

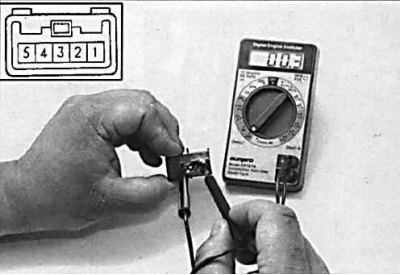

1. Проверьте, что контакты 2 и 5 выключателя кондиционера замыкаются при включении включателя.
2. Используя тестер, подсоединенный к разъему блока управления, проверьте работоспособность переключателей (см. рис. Проверка исправности электрической цепи на разъеме блока управления).
3. Используя тестер, проверьте работоспособность переключателя (см. рис. Проверка переключателя вентилятора отопителя).
