Расположение элементов системы управления стеклоподъемниками с электрическим приводом

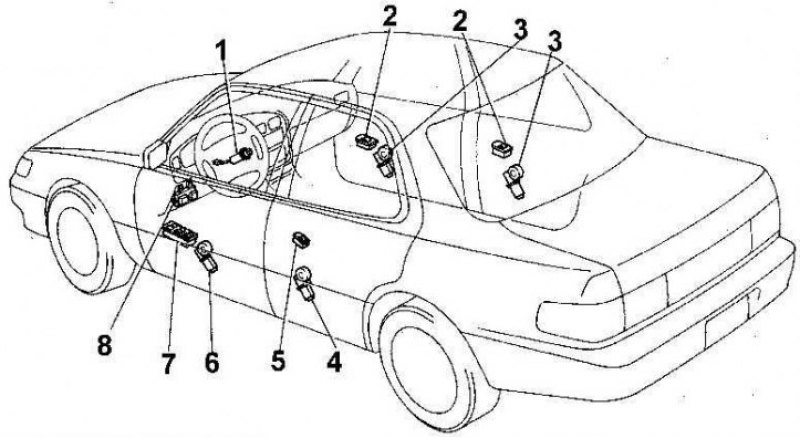

1 – замок зажигания; 2 – переключатель стеклоподъемника; 3 – двигатель стеклоподъемника; 4 – двигатель стеклоподъемника; 5 – переключатель стеклоподъемника; 6 – двигатель стеклоподъемника; 7 – переключатель стеклоподъемников на двери водителя; 8 – соединительный блок № 1 (предохранитель и главное реле)

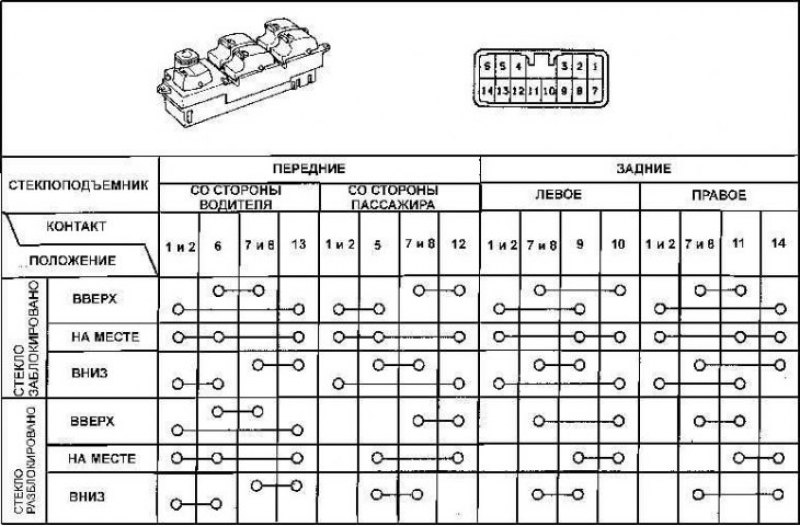

Главный переключатель стеклоподъемников и состояние контактов на переключателе при различных положениях переключателя
Переключатель стеклоподъемника и состояние контактов на переключателе при различных положениях переключателя
Электрические стеклоподъемники работают только при включении зажигания.
Каждый стеклоподъемник имеет отдельный реверсивный двигатель. Положение переключателя стеклоподъемника определяет полярность напряжения, подаваемого к двигателю и задает направление вращения электродвигателя. На части автомобилей в цепи питания каждого двигателя стеклоподъемника установлены реле перегрузки.
Для проверки работоспособности главного переключателя стеклоподъемников, расположенного на двери водителя, снимите с переключателя электрический разъем и снимите с двери переключатель.
Используя омметр, проверьте замыкание контактов переключателя при различных положениях переключателя (см. рис. Главный переключатель стеклоподъемников и состояние контактов на переключателе при различных положениях переключателя).
Для проверки остальных дверных переключателей стеклоподъемников снимите переключатель и, используя омметр, проверьте замыкание контактов переключателя при различных положениях переключателя (см. рис. Переключатель стеклоподъемника и состояние контактов на переключателе при различных положениях переключателя).
Если переключатели стеклоподъемников исправны, а стеклоподъемник не работает, проверьте подачу напряжения к двигателю стеклоподъемника.
Если напряжение поступает к двигателю стеклоподъемника, а стеклоподъемник не работает, отсоедините стекло двери от стеклоподъемника и, перемещая стекло вручную, проверьте легкость и плавность его перемещения. Если стекло перемещается легко, замените двигатель стеклоподъемника.
