Задний трос
1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее заднее колесо.
2. Проверьте, что ручной тормоз полностью отпущен и снимите тормозной диск или тормозной барабан.
3. На моделях с барабанными тормозами снимите тормозные колодки и отсоедините трос ручного тормоза от рычага на тормозной колодке. На моделях с задними дисковыми тормозами снимите тормозные колодки ручного тормоза и отсоедините трос ручного тормоза от рычага на задней тормозной колодке.
 |
 |

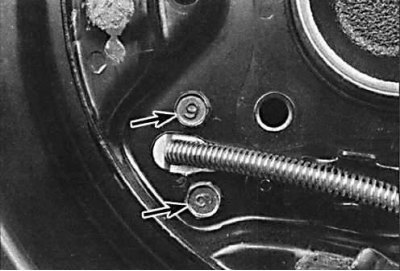

4. Отвинтите два болта крепления оболочки троса к тормозному щиту.

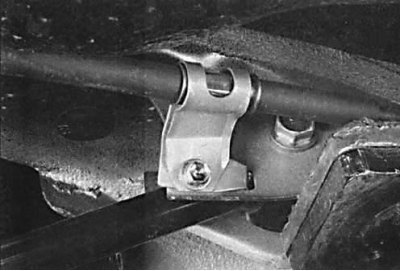

5. Под автомобилем отвинтите болты всех креплений троса ручного тормоза.
6. Снимите центральную выхлопную трубу.

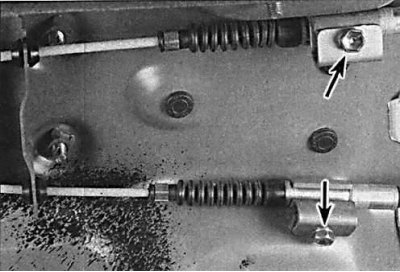

7. Отвинтите зажимные болты и извлеките передние части задних тросов ручного тормоза из зажимов.
8. Отсоедините передние части задних тросов ручного тормоза от компенсатора.
9. Установка производится в последовательности, обратной снятию.
10. Отрегулируйте трос ручного тормоза.
Промежуточный трос
Промежуточный трос ручного тормоза

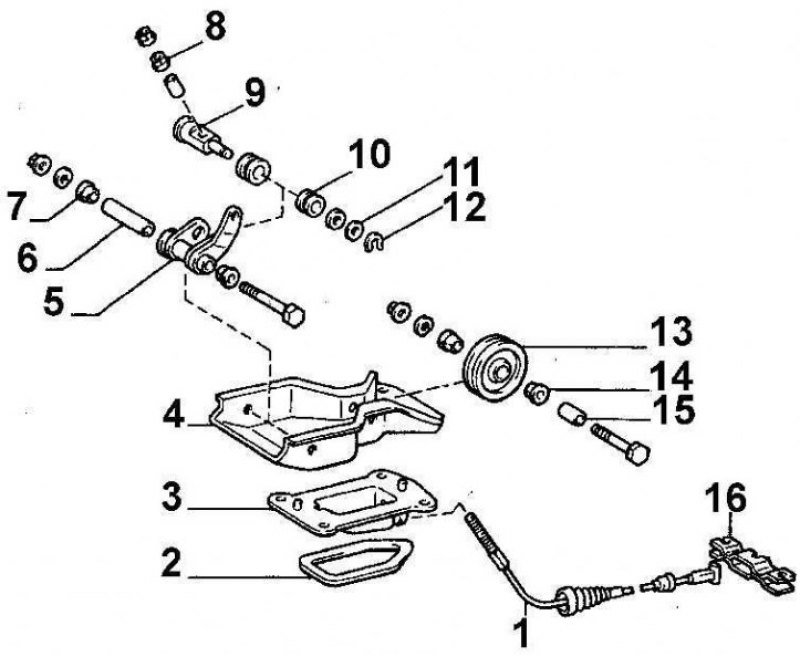

1 – промежуточный трос ручного тормоза; 2 – прокладка; 3 – кожух; 4 – кронштейн; 5 – промежуточный рычаг; 6 – ось; 7 – втулки; 8 – втулка; 9 – вал; 10 – втулка; 11 – прокладка; 12 – скоба крепления; 13 – ролик; 14 – втулка; 15 – втулка; 16 – компенсатор
1. Снимите центральную консоль.
2. Освободите рычаг ручного тормоза, отвинтите контргайку и установочную гайку и извлеките трос ручного тормоза из промежуточного рычага.
3. Работая под автомобилем, извлеките фиксатор задней части промежуточного троса из компенсатора, поверните его на 90° и извлеките из компенсатора. Извлеките промежуточный трос ручного тормоза из-под автомобиля.
4. Установка производится в последовательности, обратной снятию. Отрегулируйте трос ручного тормоза.
Передний трос ручного тормоза
Передний трос ручного тормоза: 1 – выключатель стояночного тормоза; 2 – скоба крепления; 3 – штифт; 4 – рычаг ручного тормоза; 5 – педаль ручного тормоза; 6 – накладка педали; 7 – передний трос ручного тормоза
1. Снимите центральную консоль.

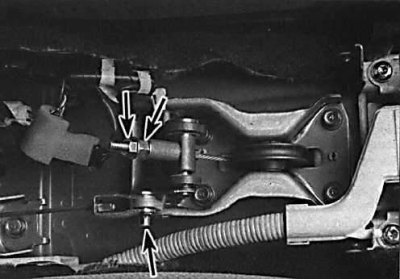

2. Отсоедините передний трос ручного тормоза от промежуточного рычага.
3. Отсоедините выключатель ручного тормоза.
(Весь материал скопирован с сайта: «Autoinstruction.ru»)
4. Извлеките шплинт, выдавите штифт и отсоедините переднюю часть переднего троса ручного тормоза от узла педали ручного тормоза.
5. Установка производится в последовательности, обратной снятию.
