Заправка

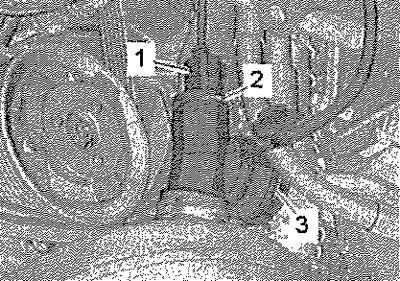

Подобрать концентрат для ОЖ. Смешать в чистой ёмкости воду и добавку для ОЖ в правильном соотношении. Подключить шланг ОЖ с муфтой -3- к радиатору снизу. Залить в канистру устройства -VAS 6096- не менее 10 литров ОЖ, предварительно смешанной в правильной пропорции. Вкрутить адаптер контрольного прибора системы охлаждения -V.A.G 1274/8- в расширительный бачок системы охлаждения. Установить устройство для заправки системы охлаждения -VAS 6096- на адаптер -V.A.G 1274/8-. Опустить вентиляционный шланг -1- в подходящую небольшую ёмкость -2-.
Указание: Выводимый из системы воздух захватывает с собой небольшое количество ОЖ, ёмкость необходима для её улавливания.

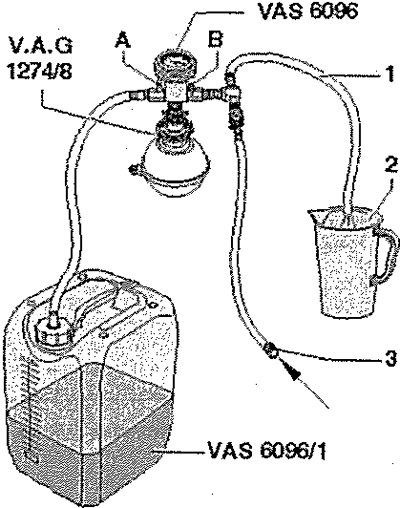

Закрыть клапаны -А- и -В-, для этого повернуть рычаги перпендикулярно направлению потока жидкости. Шланг -3- подсоединить к источнику сжатого воздуха. Давление: 0,6... 1 МПа (6.,.10 бар). Открыть клапаны контура системы охлаждения.
Открыть клапан -В-, для этого повернуть рычаг по направлению движения потока жидкости. В системе охлаждения под действием эжекционного насоса образуется разрежение, стрелка прибора должна переместиться в зелёную область. На непродолжительное время открыть кран -А-, повернув его рычаг по направлению тока жидкости, чтобы охлаждающая жидкость заполнила шланг резервуара -VAS 6096-. Вновь закрыть кран -А-. Оставить кран -В- открытым ещё на 2 минуты В системе охлаждения под действием эжекционного насоса образуется разрежение, стрелка прибора должна переместиться в зелёную область. Закрыть клапан -В-. Стрелка прибора должна оставаться в зелёной области. В этом случае разрежения в системе охлаждения будет достаточно для последующего заполнения системы охлаждения.
Указание: Если стрелка индикатора давления находится ниже зеленого диапазона, процесс повторить. Если разрежение снижается, необходимо проверить герметичность системы охлаждения.

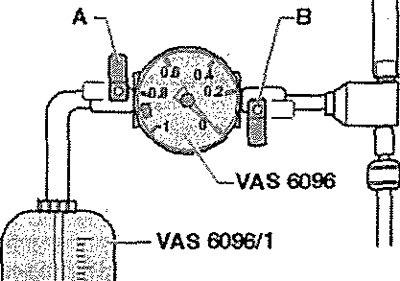

Отсоединить шланг сжатого воздуха. Открыть кран -А-. Разрежение, созданное а системе охлаждения, способствует тому, что ОЖ засасывается из расширительного бачка ОЖ -VAS 6096- и заполняет систему охлаждения. Снять приспособление для заливки ОЖ -VAS 6096- с расширительного бачка.
Долить ОЖ до метки „Мах" на бачке.
Указание: Штуцеры шлангов и трубопроводы и шланги наддувочного воздуха перед установкой должны быть очищены от масла и обезжирены.
Установить шумоизолирующий кожух. В а/м с автономным отопителем включить его примерно на 30 секунд. Установить температуру на „HI". Отключить компрессор климатической установки, для чего нажать клавишу АС. Светодиод в клавише не должен гореть. Запустить двигатель и дать поработать с частотой ок. 1500 об/мин в течение не более 2 минут. При работающем двигателе залить ОЖ в расширительный бачок до уровня переливного отверстия. Закрыть крышку расширительного бачка до защёлкивания. Оставить двигатель работать на холостом ходу до тех пор, пока два больших шланга ОЖ на радиаторе не нагреются. Выключить двигатель и дать ему остыть, Проверить уровень ОЖ. При холодном двигателе уровень ОЖ должен находиться между отметками „Min" и „Мах". Если двигатель прогрет, уровень ОЖ может находиться выше отметки „Мах". При необходимости долить ОЖ.
