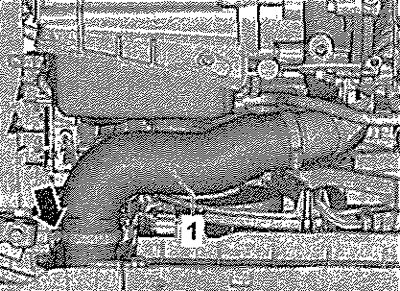

Ослабить хомут -стрелка- и снять воздушный шланг -1- с интеркулера.

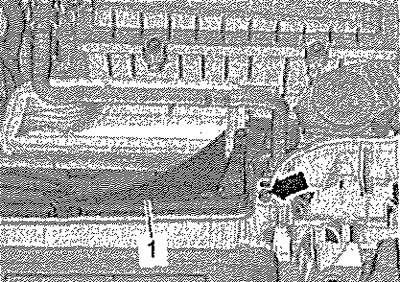

Выкрутить слева и справа винт -стрелка-. Отсоединить нижнюю часть воздуховода -1- от креплений и снять.

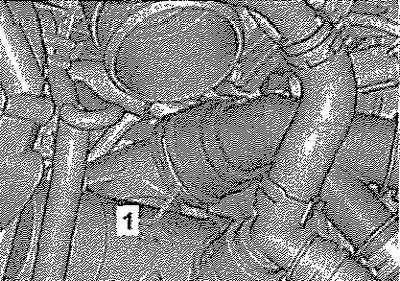

Приподнять крепёжную скобу -1-, снять штуцер ОЖ и отжать в сторону.

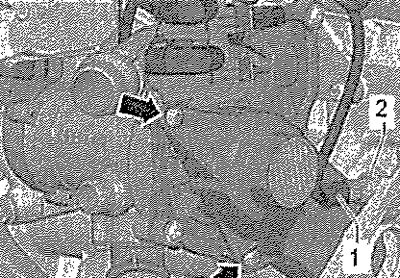

Отсоединить разъём -1- от датчика давления масла, ступень 3 -F447- -2-. Выкрутить винты -стрелки- и снять кожух зубчатого ремня.
Внимание. Опасность повреждения резьбы. Винт приводного шкива имеет левостороннюю резьбу.

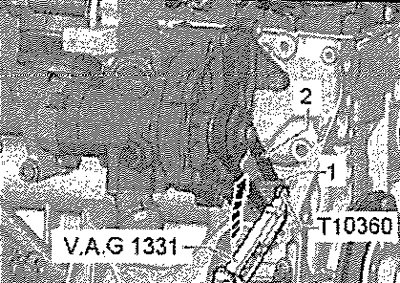

Удерживать зубчатый шкив -1- насоса системы охлаждения нажатием на зубчатый ремень -2- и выкрутить болт динамометрическим ключом -V.A.G 1331- с накидным ключом -Т10360-. Снять поликлиновой ремень.
Установка
Установка в обратном порядке.
Указание: Заменить болт приводного шкива -поз. 11-. Обра тить внимание на монтажное положение приводного шкива -поз. 12-.
Залить ОЖ.
