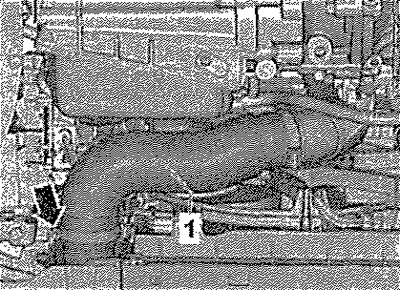

Ослабить хомут -стрелка- и снять воздушный шланг -1- с интеркулера.

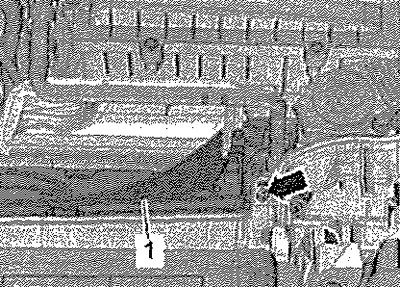

Выкрутить слева и справа винт -стрелка-. Отсоединить нижнюю часть воздуховода -1- от креплений и снять.

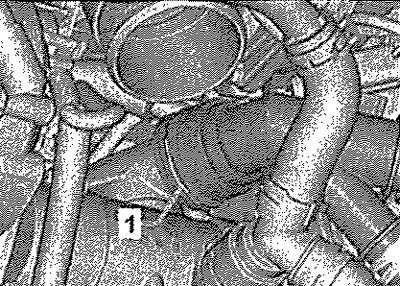

Приподнять крепёжную скобу -1-, снять штуцер ОЖ и отжать в сторону.

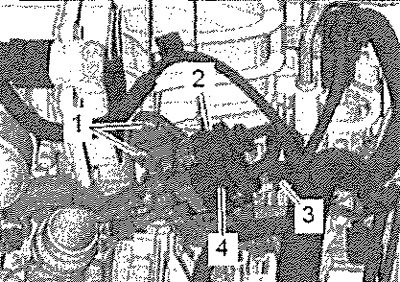

Отсоединить разъёмы -2, 3 и 4-, выкрутить винты -1- и отложить кронштейн в сторону.

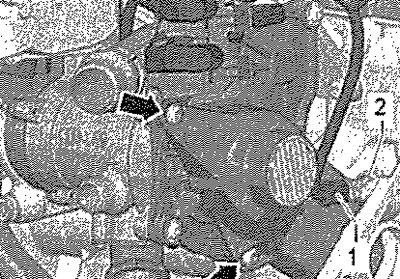

Отсоединить разъём -1- от датчика давления масла, ступень 3-F447- -2-. Выкрутить винты -стрелки- и снять кожух зубчатого ремня.
Текст взят с портала проекта [AutoInstruction.ru]

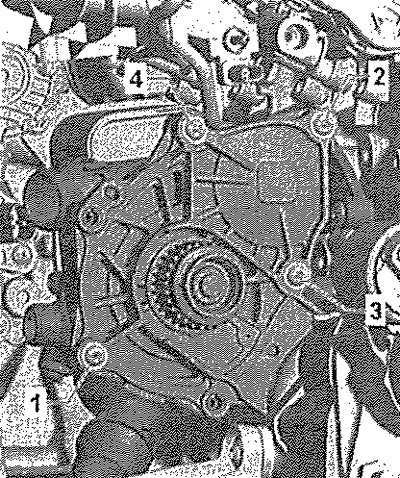

Выкрутить винты -1 ...4- и снять зубчатый ремень с насоса системы охлаждения. Выкрутить винты -1 ...4- и снять насос системы охлаждения с исполнительного элемента термостата -N493-.
Установка

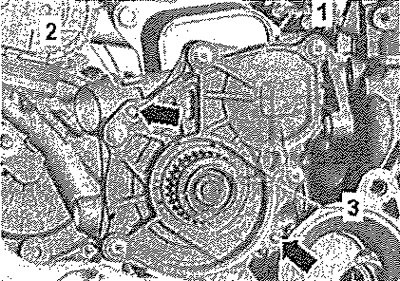

Установка в обратном порядке. Установить насос системы охлаждения, следить за правильностью посадки -стрелки-. Одновременно проследить за правильностью положения уплотнителя -3-.

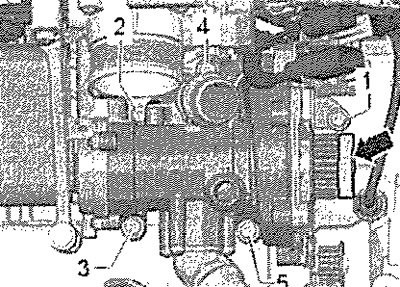

При установке нового насоса системы охлаждения снять защитный колпачок -стрелка-. Залить ОЖ.
