ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Установите автомобиль на подъемник.
2. Отсоедините "отрицательную" клемму аккумуляторной батареи.
3. Снимите термостат.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Термостат.
4. Снимите вентилятор с вязкостной муфтой.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
5. Снимите ремень привода навесных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель V8.

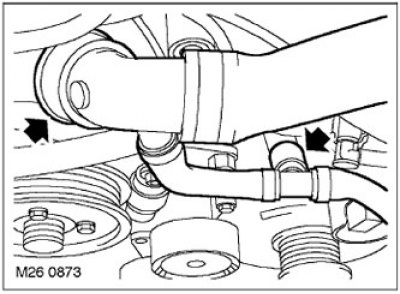

6. Ослабьте хомут и отсоедините верхний шланг радиатора от насоса системы охлаждения двигателя и от генератора.

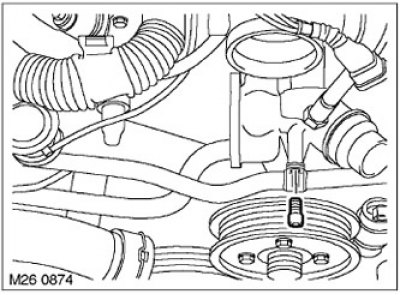

7. Отверните болт крепления хомута, поддерживающего шланг системы дожигания (SAI), от насоса системы охлаждения.

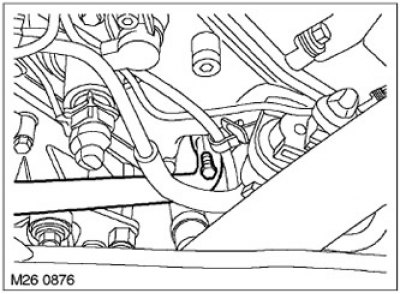

8. Отверните болт крепления шланга системы (SAI) к левой головке цилиндров.

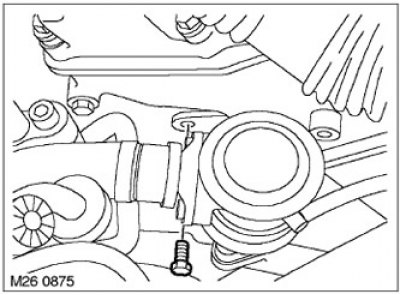

9. Отверните болт крепления шланга системы (SAI) к правой головке цилиндров.
10. Снимите шланги системы (SAI) с головок цилиндров и отведите их в сторону. Утилизируйте уплотнительные кольца.

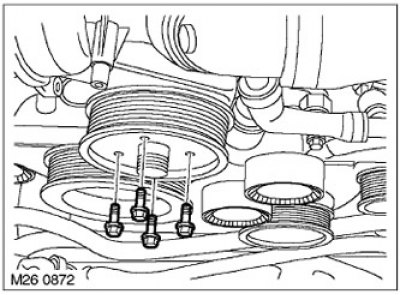

11. Удерживая приспособлением LRT-12-215 шкив насоса системы охлаждения, ослабьте 4 болта крепления шкива.
12. Отверните 4 болта крепления шкива насоса системы охлаждения и снимите шкив.

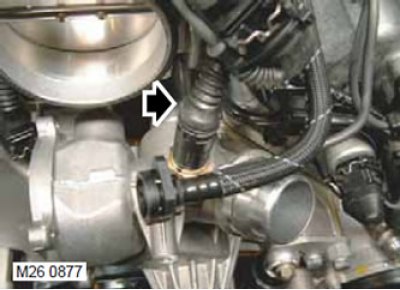

13. Отсоедините разъем датчика температуры охлаждающей жидкости.

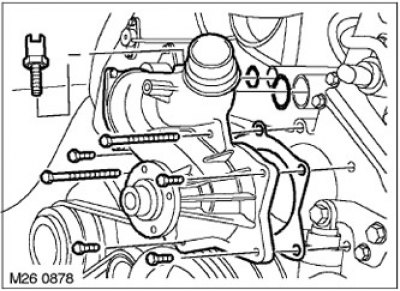

14. Отверните 6 болтов крепления насоса системы охлаждения и снимите насос.
Примечание: При снятии насоса не допускайте отсоединения трубок от распределительного патрубка. Если трубки будут отсоединены от распределительного патрубка, то кольцевые уплотнения следует заменить.
15. Снимите с насоса системы охлаждения 2 кольцевых уплотнения и утилизируйте их.
16. Протрите места под установку прокладки.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
17. Выверните датчик температуры охлаждающей жидкости и утилизируйте уплотнительную шайбу.
Сборка
1. Наденьте на датчик температуры охлаждающей жидкости новую уплотнительную шайбу, вверните его и затяните моментом 14 Н·м.
2. Смажьте новые кольцевые уплотнения и установите их в канавки на корпусе насоса.
3. Установите насос системы охлаждения с новой прокладкой на двигатель. Затяните болты. Момент затяжки 10 Н·м.
4. Присоедините разъем датчика температуры охлаждающей жидкости.
5. Протрите привалочные поверхности шкива насоса и фланца насоса системы охлаждения. Установите шкив и усилием руки притяните болты крепления.
6. Удерживая приспособлением LRT-12-215 шкив насоса системы охлаждения, затяните 4 болта крепления шкива. Момент затяжки 10 Н·м.
7. Смажьте новые уплотнительные кольца и установите их на трубку системы дожигания. Установите трубку системы дожигания и затяните болты крепления. Момент затяжки 10 Н·м.
8. Присоедините шланги системы охлаждения к насосу системы и к генератору.
9. Установите ремень привода навесных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель V8.
10. Установите термостат.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Термостат.
11. Установите вентилятор с вязкостной муфтой.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
12. Присоедините "отрицательную" клемму аккумуляторной батареи.
