Предупреждение! При открывании расширительного бачка может произойти выброс горячего пара. Чтобы не повредить глаза и не ошпариться, надеть защитные очки и специальную одежду. При открывании накрыть крышку бачка ветошью и осторожно её открутить. При прогретом до рабочей температуры двигателе система охлаждения находится под давлением. Сбросить давление перед проведением ремонтных работ. Соединения шлангов зафиксированы с помощью пружинных хомутов. В случае ремонта использовать только пружинные хомуты. Для установки пружинных хомутов рекомендуется применять клещи для пружинных хомутов. Прокладки и уплотнительные кольца подлежат замене. Проложить шланги ОЖ при установке, не создавая напряжений так, чтобы они не касались других деталей (обратить внимание на метку на соединительном элементе шланга). Стрелки на трубопроводах и концах шлангов ОЖ должны располагаться друг напротив друга.
Схема подключения шлангов системы охлаждения для а/м с МКП
Указание: Синий = большой контур циркуляции ОЖ, красный = малый контур циркуляции ОЖ, коричневый=контур циркуляции отопителя. Стрелки показывают в направлении потока ОЖ.
1. Радиатор системы охлаждения: после замены сменить ОЖ
2. Датчик температуры ОЖ на выходе из радиатора -G83-
3. Исполнительный элемент термостата -N493-
4. Головка блока цилиндров/блок цилиндров: после замены сменить ОЖ
5. Дроссель
6. Автономный отопитель: вариант комплектации
7. Расширительный бачок системы охлаждения
8. Крышка расширительного бачка системы охлаждения
9. Обратный клапан
10. Выпускная труба: составная часть ГБЦ
11. Турбонагнетатель
12. Теплообменник отопителя: после замены сменить ОЖ
13. Дроссель
14. Обратный клапан
15. Насос системы прокачки ОЖ после, выключения двигателя -V51-: электрический
16. Датчик температуры ОЖ -G62-
17. Запорный клапан системы охлаждения -N82-
18. Дроссель
19. Насос системы охлаждения
20. Обратный клапан

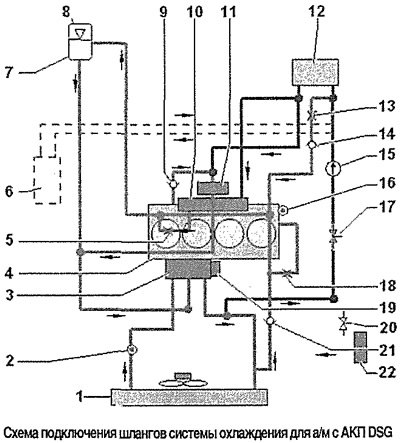

Схема подключения шлангов системы охлаждения для а/м с АКП DSG
Указание: Синий = большой контур циркуляции ОЖ, красный = малый контур циркуляции ОЖ, коричневый = контур циркуляции отопителя, жёлтый = контур масляного радиатора КП. Стрелки показывают в направлении потока ОЖ.
1. Радиатор системы охлаждения: после замены сменить ОЖ
2. Датчик температуры ОЖ на выходе из радиатора -G83-
3. Исполнительный элемент термостата -N493-
4. Головка блока цилиндров/блок цилиндров: после замены сменить ОЖ
5. Дроссель
6. Автономный отопитель: вариант комплектации
7. Расширительный бачок системы охлаждения
8. Крышка расширительного бачка системы охлаждения
9. Обратный клапан
10. Выпускная труба: составная часть ГБЦ
11. Турбонагнетатель
12. Теплообменник отопителя: после замены сменить ОЖ
13. Дроссель
14. Обратный клапан
15. Насос системы прокачки ОЖ после выключения двигателя -V51-: электрический
16. Датчик температуры ОЖ -G62-
17. Запорный клапан системы охлаждения -N82-
18. Дроссель
19. Насос системы охлаждения
20. Запорный клапан системы охлаждения -N82-
21. Обратный клапан
22. Масляный радиатор КП
