Для а/м с буквенным обозначением двигателя CRVC
Снять нейтрализатор. Слить ОЖ. Ослабить хомут -1- и отсоединить шланг. Отвернуть гайки -см. стрелки-. Закрепить трубопровод ОЖ вверху, например, кабельными зажимами.
Выкрутить винты -1- с помощью насадки -Т10347-, гайки -2- ослабить. Извлечь соединительную трубку -А-.
Раскрыть хомуты -стрелки- отсоединить шланги ОЖ и выкрутить датчик температуры системы рециркуляции ОГ -G98- -1- подходящим ключом из набора -Т10395 А-.
Выкрутить винты -1- с помощью насадки XZN 10 -Т10501 -, отвернуть кронштейн вакуумного трубопровода -2-. Отсоединить вакуумный трубопровод от радиатора системы рециркуляции ОГ.

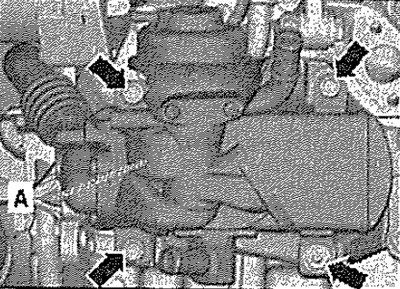

Вывернуть винты -стрелки- и снять радиатор системы рециркуляции ОГ -А-, осторожно проведя его через тоннель.
Установка
Установка в обратном порядке.
Указание: Заменить самоконтрящиеся гайки и винты, а также уплотнительные кольца и прокладки после снятия. Для закрепления всех шлангов использовать хомуты, идентичные устанавливаемым на заводе. Установить на соответствующие места кабельные стяжки.
Установить нейтрализатор. Залить ОЖ.
