Рециркуляция ОГ с радиатором рециркуляции ОГ — общая схема монтажа (Skoda Octavia 3 «5E»)

0

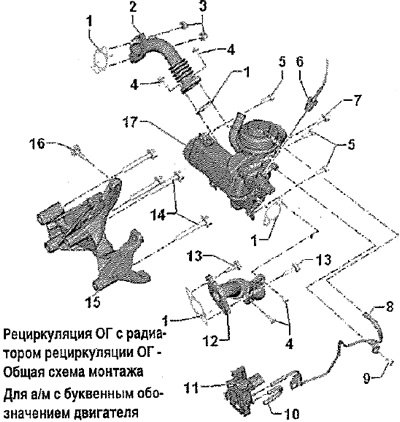

Для а/м с буквенным обозначением двигателя CRVC

1. Прокладка: заменять после разборки

2. Соединительная труба: к коллектору ОГ

3. 20 Нм: заменять после разборки

4. 8 Нм: заменять после разборки

5. 20 Нм: заменять после разборки

6. Датчик температуры системы рециркуляции ОГ -G98-: снимать ключом из набора -Т10395А-

7. Двойной винт, 20 Нм: заменять после разборки

8. Вакуумный трубопровод

9. 8 Нм

10. Вакуумный трубопровод

11. Переключающий клапан радиатора системы рециркуляции ОГ -N345-

12. Соединительная труба: к ГБЦ

13. 20 Нм: заменять после разборки

14. Болт

15. Кронштейн: радиатора системы рециркуляции ОГ; крепится к ГБЦ

16 .20 Нм

17. Радиатор системы рециркуляции ОГ

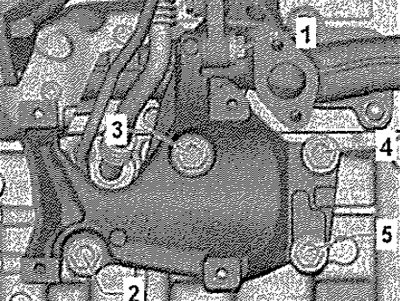

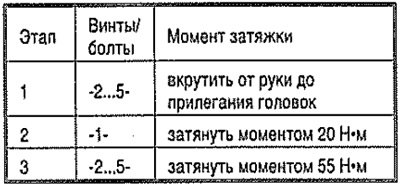

Порядок и момент затяжки кронштейна радиатора системы рециркуляции ОГ
