Снятие и установка датчика температуры ОГ 1-G235-
Указание: Установить на соответствующие места кабельные стяжки. При снятии запрещается перерезать электрические провода, т.к. в таком случае более не будет возможной диагностика неисправностей.
Снять верхний кожух двигателя. Раскрыть теплозащитный экран. Извлечь электрический разъем -1- из кронштейна, отсоединить его и высвободить жгут проводов. Выкрутить датчик температуры ОГ 1-G235- -позиция 2- с помощью насадки 17 мм -V.A.G 1331/10-.
Установка
Установка в обратном порядке.
Указание: Беречь датчик температуры ОГ от ударов: упавший на пол датчик температуры ОГ не использовать. Смазать резьбу тугоплавкой смазкой.
Монтажное положение датчика температуры ОГ -G235-: отогнутым штоком -1- вертикально вниз.
Снятие и установка датчика температуры ОГ 3 -О495-/датчика температуры ОГ 4 -G648-
Указание: Установить на соответствующие места кабельные стяжки. При снятии запрещается перерезать электрические провода, т.к. в таком случае более не будет возможной диагностика неисправностей.

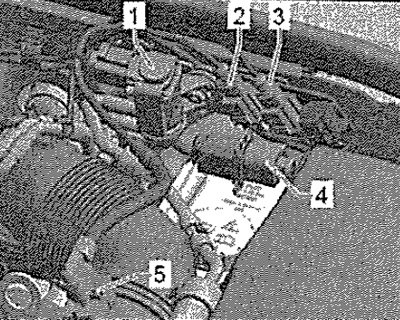

Снять верхний кожух двигателя. Отсоединить разъёмы и освободить жгуты проводов.
2. Датчика температуры ОГ 4 -G648-
3. Датчика температуры ОГ 3 -G495-
Выкрутить нужный датчик температуры ОГ с помощью инструмента из комплекта инструментов -Т10395- и подходящей торцевой насадки.
1. Датчика температуры ОГ 4 -G648-
2. Датчика температуры ОГ 3 -G495-
Установка
Установка в обратном порядке.
Осторожно. Незакреплённые датчики температуры ОГ приводят к функциональным помехам, На резьбу датчика температуры ОГ -G495- и -G648- нанесено покрытие. Покрывать их дополнительно тугоплавкой смазкой запрещается. Строго соблюдать указанные моменты затяжки датчиков. Беречь датчик температуры ОГ от ударов: упавший на пол датчик температуры ОГ не использовать.
