Общая информация
С целью снижения эмиссии в атмосферу окислов азота конструкция двигателя предусматривает отвод части отработавших газов во впускной трубопровод через клапан EGR. Такое подмешивание отработавших газов к воздушно-топливной смеси приводит к снижению температуры ее сгорания.
Система состоит из клапана EGR, датчика степени открывания клапана EGR, модуля управления (РСМ) и комплекта вспомогательных информационных датчиков. РСМ запрограммирован таким образом, чтобы обеспечивать оптимальную степень открывания клапана EGR для любых условий функционирования двигателя. Специальный информационный датчик постоянно отслеживает степень открывания клапана EGR, выдавая соответствующие сигналы на модуль управления. РСМ сравнивает входящую информацию датчика с оптимальной расчетной величиной, определяемой по данным, поступающим от других информационных датчиков и, в случае необходимости, производит требуемую корректировку поступающего в двигатель объема отработавших газов.
Проверка
1. Для проверки исправности функционирования датчика степени открывания клапан EGR отсоедините от клапана электропроводку и проверьте наличие.
2. Теперь следует произвести проверку функционирования собственно клапана EGR. Запустите двигатель и прогрейте его до нормальной рабочей температуры. (вентилятор системы охлаждения должен включиться). Теперь заглушите двигатель и отсоедините электропроводку от клапана EGR.
Смотрите источник на портале [autoinstruction.ru]

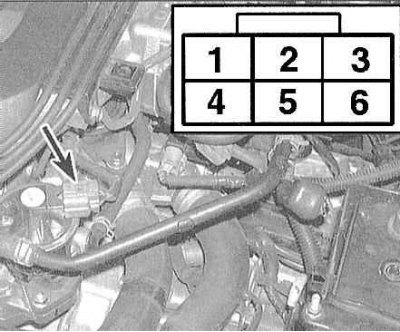

3. Проводом-перемычкой соедините положительную клемму батареи с клеммой № 4 клепана EGR. Запустите двигатель и подсоедините отрицательную клемму батареи к клемме № 6 клапана. Стабильность оборотов двигателя должна нарушиться, вплоть до полной его остановки, в противном случае замените клапан EGR.
4. Дальнейшее тестирование системы EGR требует применения специальных инструментов и диагностического оборудования.
Замена компонентов клапана EGR
1.Отсоедините электропроводку от датчика степени открывания клапана EGR.

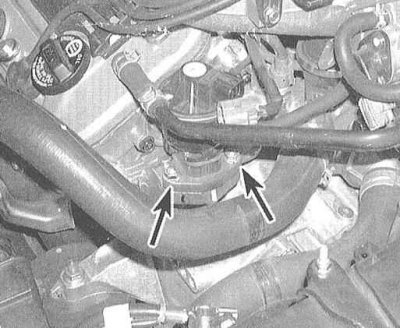

2. Отдайте две крепежных гайки и снимите клапан EGR.
3. Зачистите сопрягаемые поверхности клапана и его переходной насадки.
4. Замените уплотнительную прокладку и установите клапан EGR на свое штатное место. Прочно затяните крепежные гайки.
5. Восстановите исходное подсоединение электропроводки.
