Снятие

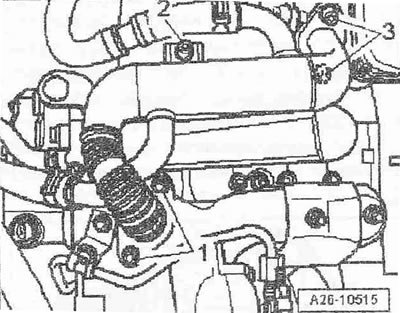

Снять шумоизоляцию. Отвернуть гайки -1-. Для наглядности показано при снятом двигателе. Болты -2 и 3- откручиваются позднее.

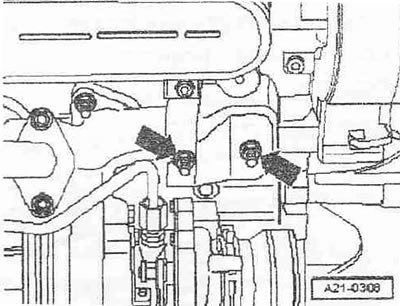

Отвернуть теплозащитный экран турбокомпрессора -стрелки-.
Снять капот. При наличии раскрепить кронштейн. Снять крышку двигателя -стрелки-. Снять находящуюся под ней шумоизоляцию. Приподнять отверткой колпачки -3- и -4- состоящего из 2 частей рычага щетки стеклоочистителя. Несколькими оборотами ослабить гайки обеих частей рычага щётки стеклоочистителя. По очереди легкими покачиваниями ослабить рычаги -1- и -2- щеток стеклоочистителя на осях. Полностью отвернуть гайки и снять обе части рычага щётки стеклоочистителя. Если снять, таким образом, рычаг невозможно, то в этом случае необходимо использовать стандартный съемник.

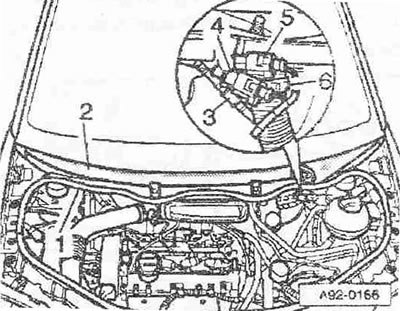

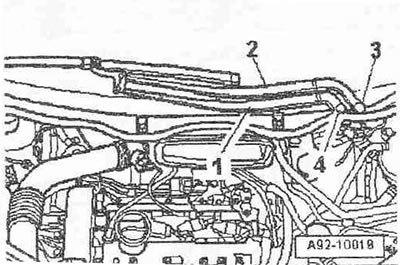

Отсоединить трубку подачи омывающей жидкости -3-. При наличии, отсоединить штекерные разъемы -4- и -5- обогреваемых форсунок стеклоомывателя. Ослабить шланговую клемму -6- при помощи зажимных клещей для шлангов -V.A.G 1921-и снять дренажный шланг с решетки дефлектора. Снять резиновое уплотнение -1- решетки дефлектора. Снять решетку дефлектора -2-.

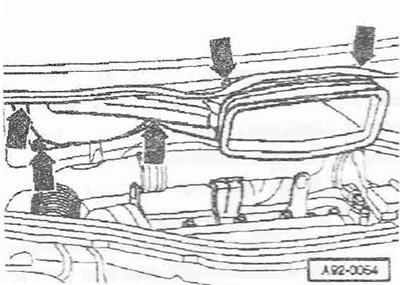

Отвернуть гайки и болты -стрелки-. Вытянуть вперед канал подачи свежего воздуха и снять его, поворачивая к правой стороне а/м.

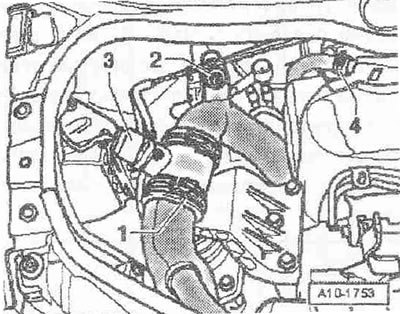

Снять воздуховодный шланг -3- с электродвигателя заслонки впускного коллектора -VI57-, для этого слегка разжать зажим -2-. Отсоединить вакуумный шланг -1- механического клапана рециркуляции ОГ и раскрепить его.

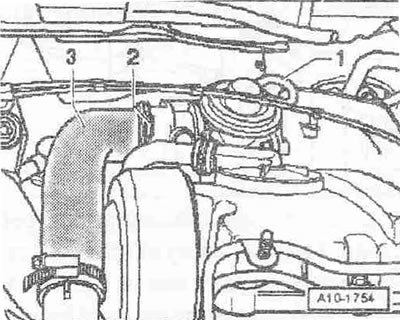

Снять шланг -4- вентиляции картера с крышки ГБЦ и отложить его в сторону. Поз. -1...3- не принимать во внимание.

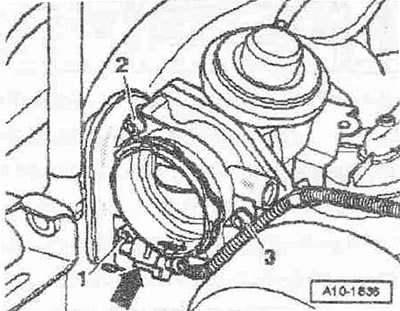

Отсоединить штекерный разъём -стрелка-электродвигателя заслонки впускного коллектора -VI57-. Отвернуть болты -1...3- и снять электродвигатель заслонки впускного коллектора -V157-.

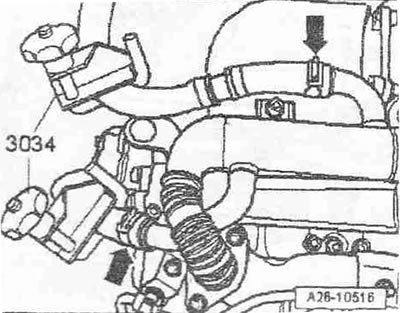

Раскрепить зажимы шлангов подачи ОЖ к радиатору системы рециркуляции ОГ -3094-. Снять с радиатора системы рециркуляции ОГ шланги подачи ОЖ системы рециркуляции ОГ -стрелки-.

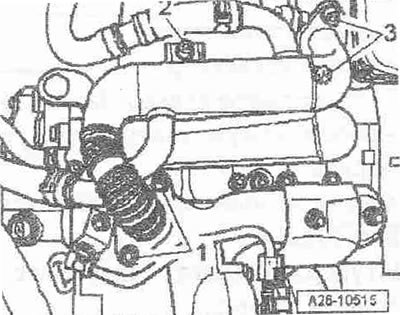

Отвернуть болты -2 и 3- и снять радиатор системы рециркуляции ОГ. Поз. -1- не принимать во внимание.
Монтаж
Установка в обратном порядке, при этом необходимо заменить уплотнения, манжеты и самостопорящиеся гайки. Система наддува должна быть герметичной. Шланги и шланговый штуцеры системы наддува воздуха должны быть очищены перед монтажом от масел и смазки. Для крепления всех соединений шлангов использовать хомуты соответствующей серии. Установить рычаг щётки стеклоочистителя.
Моменты затяжки:
- Теплозащитный экран к турбокомпрессору: 22 Нм
- Радиатор системы рециркуляции ОГ
- К механическому клапану рециркуляции ОГ: 22 Нм
- Впускной коллектор: 20 Нм
- Выпускной коллектор: 22 Нм
- Электродвигатель заслонки впускного коллектора -V157- к механическому клапану рециркуляции ОГ: 10 Нм
- Крышка моторного отсека к кронштейну: 5,5 Нм
