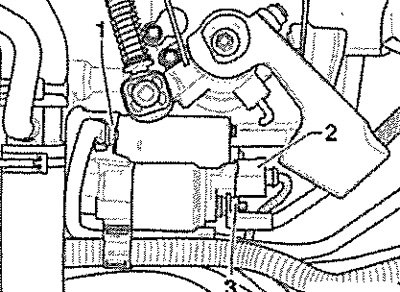

Отвернуть гайку -3- и отсоединить плюсовой провод. Расфиксировать и отсоединить разъём -2-. Если кабель массы подключён - открутить гайку -1- и снять кабель массы.

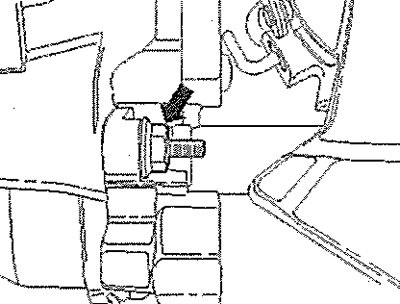

Затем вывернуть верхние винты крепления стартера -стрелка-. М12 - 80 Нм. М10 -40 Нм.
А/м с МКП

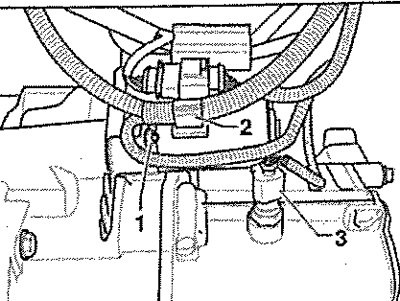

Снять звукоизоляцию. Отвернуть гайку -1- (23 Нм) и отложить в сторону держатель провода -2- с проводом.
Все а/м

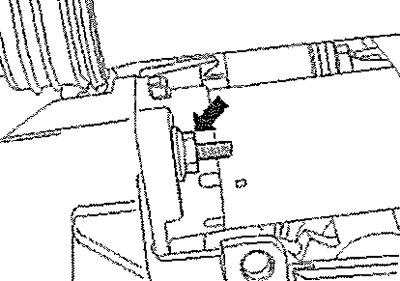

Вывернуть нижние винты крепления -см. стрелку- и извлечь стартер. М12 - 80 Нм. М10 - 40 Нм.
Установка
Установка в обратном порядке.
Указание: Для крепления провода на массу и плюсового провода использовать новые самоконтрящиеся гайки -1- и -3-.
Моменты затяжки плюсового провода и провода на массу
Провод на массу, поз. -1- 20 Нм. Плюсовой провод, поз. -3-: стартер с медным винтом 16 Нм, стартер со стальным винтом 20 Нм. Соблюдать порядок выполнения работ при подсоединении АКБ.
