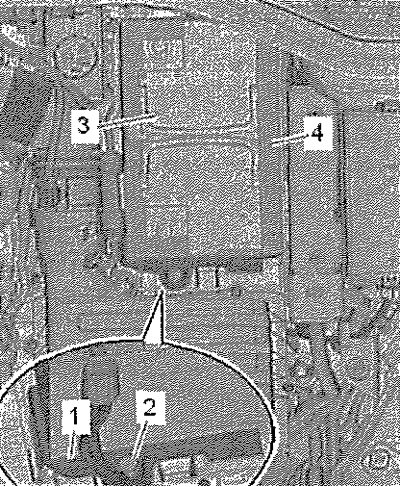

Снять теплозащитный кожух -4-. Вывернуть винт -2- (22 Нм) и снять скобу крепления АКБ -1-. Выдвинуть АКБ из кронштейна и извлечь её движением вверх.
Установка

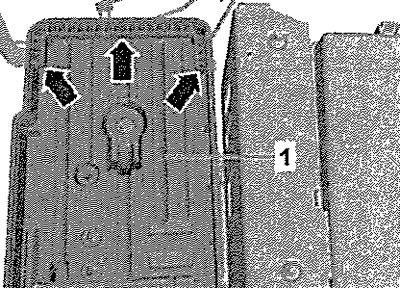

Установка в обратном порядке. Вставить АКБ в кронштейн -1- так, чтобы выступающая часть дна АКБ сзади и с боков -стрелки- до упора прилегала к отбортовке кронштейна.

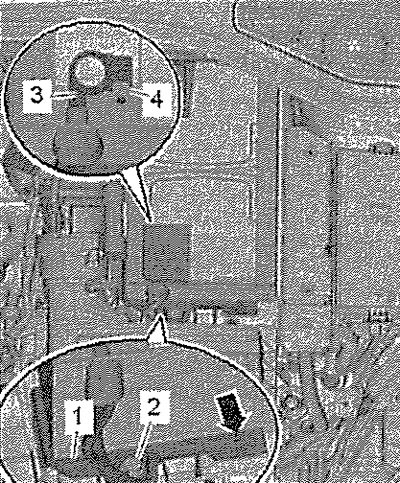

Выступ -стрелка- скобы крепления -1- должен зацепиться за выемку выступающей части дна АКБ. Затянуть гайку крепления -2- (15 Нм). При выключенном зажигании и выключенных потребителях тока сначала подключить плюсовую клемму -3- и затянуть гайку -4- (6 Нм). Соблюдать порядок подключения минусовой клеммы и меры безопасности после повторного подсоединения АКБ.
Осторожно! В случае неквалифицированной установки или плохо затянутом креплении АКБ возникают следующие опасности. Снижение срока службы вследствие повреждений при сотрясении (опасность взрыва). Повреждение решётчатых пластин АКБ. Повреждение корпуса АКБ скобой крепления (возможное вытекание кислоты, большие последующие затраты). Недостаточная безопасность при столкновении.
