А/м с двигателем TDI
Снять топливный фильтр и отложить 8 сторону (шланги не отсоединить).
А/м с двигателем TDI и с двигателями TSI объёмом 1,2 л, 1,4 л, 1,8 л

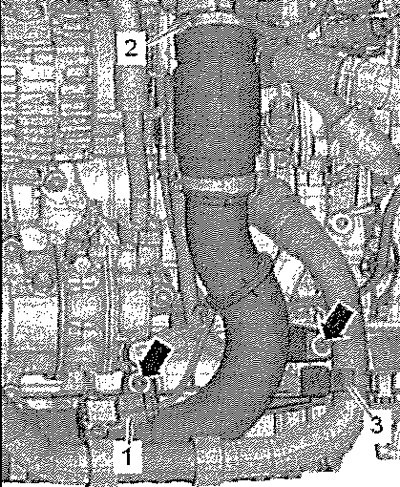

Снять звукоизоляцию. Снять вентилятор радиатора вместе с рамкой. Снять компрессор кондиционера (контур хладагента не открывать) и закрепить сбоку так, чтобы подводящие шланги не были чрезмерно натянуты. Двигатель 1,8 л TSI: ослабить хомуты шлангов -2-, выкрутить винты -стрелки- и снять шланг воздуховода.
Указание: Открытые трубопроводы заглушить чистыми заглушками из набора заглушек, напр., -VAS 6122-.
Двигатель 1,2 л TSI: снять направляющий ролик, двигатель 1,4 л TSI: снять обкатной ролик.
Все а/м

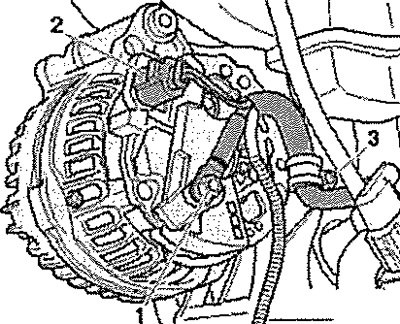

Снять экранирующий колпачок гайки крепления провода В+ -1- и отвернуть гайку. Отсоединить разъём -2-. Отвернуть гайку крепления (3,2 Нм) держателя провода -3-или, в зависимости от двигателя, высвободить провод и отвести провод в сторону.
А/м с генератором трёхфазного тока, закреплённом со стороны щита передка — вывернуть винты -см. стрелки- (23 Нм).

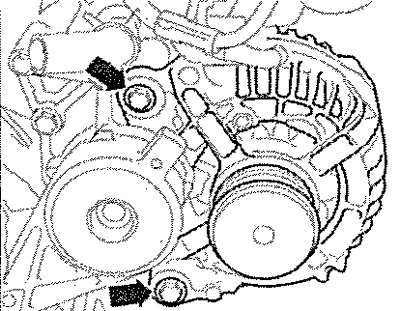

Указание: Если генератор зажат в кронштейне, то винты надо вкрутить обратно, а затем ослабить на два оборота. Осторожно поступать плоской стороной молотка по головкам винтов. За счёт этого будут ослаблены втулки крепления генератора.

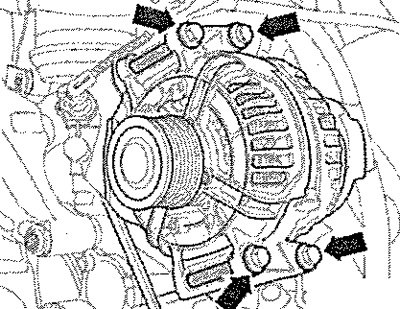

А/м с генератором, закреплённым сбоку — вывернуть винты -стрелки- (23 Нм). Извлечь трёхфазный генератор переменного тока движением вниз.
Установка

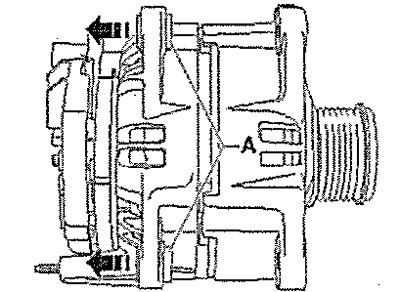

Установка в обратном порядке. А/м с генератором трёхфазного тока, закреплённым со стороны щита передка — для облегчения монтажа сдвинуть резьбовые втулки -А- прим. на 3 мм -см. стрелки-. Соблюдать момент затяжки крепления провода В+. Соблюдать порядок выполнения работ при подсоединении АКБ. После выполненных работ обязательно запустить двигатель и проконтролировать ход ремня.
Крепление провода В+ на трёхфазном генераторе переменного тока
Осторожно! Резьбовое соединение провода В+ на генераторе обозначено В1+! Если провод 8+ крепится не заданным моментом затяжки, возникает следующая опасность. АКБ плохо заряжается. Общий отказ электроники а/м. Опасность возгорания вследствие образования искр. Повреждения вследствие повышенного напряжения на электронных узлах и блоках управления. Для крепления провода В+ -см. стрелку- всегда использовать новые самоконтрящиеся гайки.

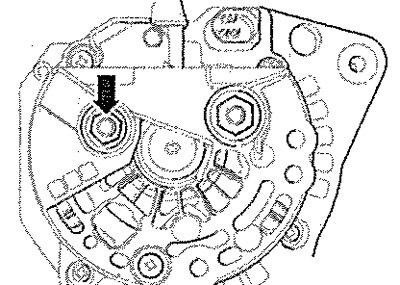

Момент затяжки самоконтрящейся гайки крепления провода 8+ -см. стрелку- составляет 20 Нм.

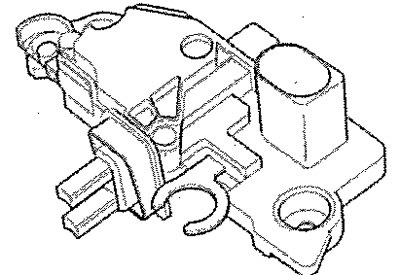

Проверка угольных щёток трёхфазного генератора переменного тока
Оригинал можно просмотреть на сайте [Autoinstruction.ru]
- Длина новых угольных щёток = 12 мм
- Предельный износ = 5 мм
- Допустимое отличие угольных щёток относительно друг друга = +1 мм
