Оснащение комбинации приборов
Комбинация приборов поставляется в трех исполнениях: 1) Базовая комплектация с сегментным дисплеем „Basic": без многофункционального дисплея, с многофункциональным дисплеем; 2) Комбинация приборов с информационным дисплеем (TFT) „Medium"; 3) Комбинация приборов с цветным информационным дисплеем (TFT) „Colour". Визуально все комбинации приборов выглядят одинаково.
Адаптация/замена комбинации приборов
Включить режим онлайн. При замене комбинации приборов необходимо перед снятием старой комбинации приборов подсоединить Тестер и в Ведомых функциях выбрать функцию „Замена блока управления". При этом необходимые значения переписываются из старой комбинации приборов в диагностическую систему. Если старая комбинации приборов отсутствует или не удаётся установить связь с диагностической системой, тогда действовать в соответствии с информацией в Тестере. После установки новой комбинации приборов необходимо адаптировать все ключи.
Снятие и установка комбинации приборов
Указание: После считывания записанных в блоке управления данных перед заменой комбинации приборов необходимо выполнить порядок выполнения работ „Адаптация/замена комбинации приборов".
Посмотрите оригинал на портале [www.AutoInstruction.ru]

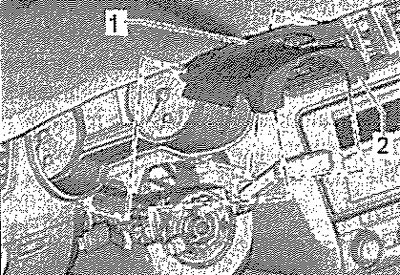

Выключить зажигание и все потребители электроэнергии. Полностью снять рулевое колесо и зафиксировать его в самом нижнем положении. Отсоединить нижнюю крышку передней панели -1- и высвободить из защёлок.

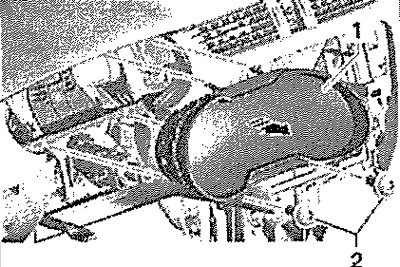

Выкрутить винты -2- и выдвинуть комбинацию приборов -1- -стрелка-.

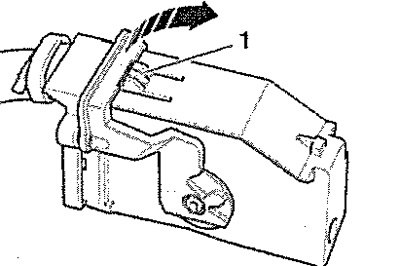

Отжать фиксатор -1- и, откинув скобу -стрелка-, разблокировать и отсоединить разъём.
Установка

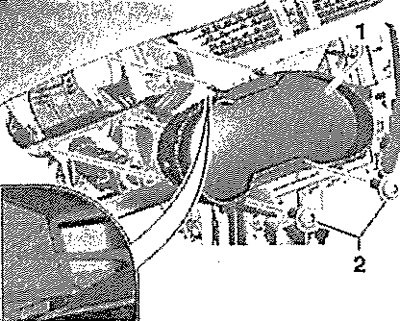

Подсоединить разъём и вставить комбинацию в монтажное отверстие до защёлкивания -детали-. Вкрутить винты -2- (1,5 Нм) и установить нижнюю крышку.
Указание: Выполнить самодиагностику для поиска неисправностей.
