Указание: Для защиты резьбы оставить гайку накрученной на несколько верхних витков резьбы пальца рулевого наконечника.

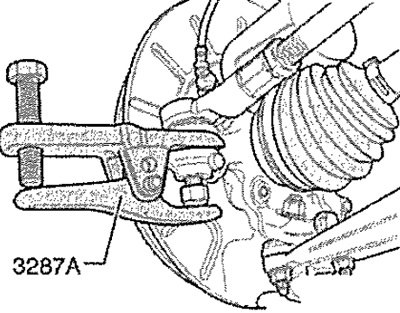

С помощью съёмника шаровых шарниров -3287А- выпрессовать наконечник рулевой тяги из поворотного кулака. Открутить гайку наконечника рулевой тяги. Снять пружинный хомут -1- с гофрированного чехла клещами для хомутов -V.A.G 1275- и сдвинуть его на рулевую тягу. Снять хомут со стороны рулевой рейки и стянуть гофрированный чехол с картера рулевого механизма. Немного сдвинуть гофрированный пыльник с хомутом с рулевого механизма.

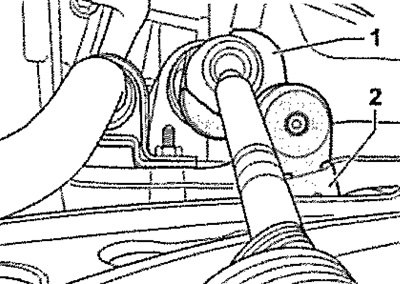

Открутить рулевую тягу с помощью рожкового ключа (насадки) -1-.
1. Рожковый ключ, напр. -V.A.G 1923-
2. Динамометрический ключ
Указание: При наличии видимых следов коррозии, повреждений, износа или загрязнения зубчатой рейки рулевой механизм заменяется в сборе. При отсутствии видимой пленки смазки на зубчатой рейке рулевой механизм также заменяется в сборе. Проверить гофрированные чехлы на наличие повреждений "порезы, трещины"; повреждённый заменить.
Установка рулевой тяги
Осторожно! Зубчатую рейку смазывать не нужно. Обратить внимание на разные исполнения наконечников рулевых тяг.

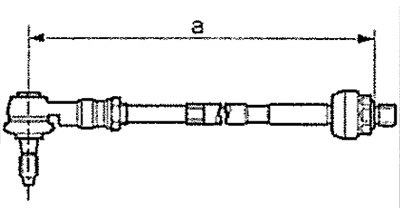

Установить колёса в положение Прямо. Надеть на рулевую тягу хомут, чехол и пружинный хомут. Вкрутить рулевую тягу в рулевой наконечник, выдержав размер -а-; а -373 ± 1 мм.
Рулевую тягу ввернуть в рейку и затянуть рожковым ключом -1-.
1. Рожковый ключ, напр. -V.A.G 1923-
2. Динамометрический ключ
Место контакта гофрированного чехла и рулевой тяги смазать пластичной смазкой -G 052 168 А1-. Установить гофрированный чехол -2- в надлежащее положение на рулевой тяге -1-. Установить пружинный хомут -1- на гофрированном чехле с помощью клещей, напр. -V.A.G 1275-. Место контакта гофрированного чехла и картера рулевого механизма смазать пластичной смазкой -G 052 168 А1-. Надеть до упора гофрированный чехол на картер рулевого механизма. Клещами для рулевых механизмов, -VAS 6199- обжать новый хомут, как это показано на рисунке.
Указание: Использовать только оригинальные хомуты для рулевой рейки.
[Источник статьи размещён на портале www.autoinstruction.ru]
Установка в обратном порядке. После установки проверить углы установки колёс. Выполнить базовую установку датчика угла поворота рулевого колеса -G85-.
