Внимание! Перед началом работ с электрооборудованием и снятием рулевого колеса необходимо выполнить следующие условия: Отсоединить отрицательную клемму от АКБ. Колёса должны быть установлены в положении Прямо. При несоблюдении этих требований возможен отказ подушек безопасности.
Установить колёса в положение прямо. Рычаг механизма регулировки рулевой колонки отвести вниз. Рулевую колонку опустить вниз, потянуть к себе и заблокировать механизм регулировки (поднять рычаг). Снять подушку безопасности и рулевое колесо. Снять верхний и нижний кожух рулевой колонки. Снять блок переключателей.
А/м с подушками безопасности для ног
Снять подушку безопасности для ног.
А/м с корпусом замка зажигания

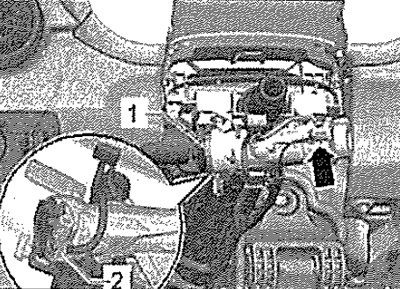

Отсоединить разъём -стрелка- от считывающей катушки иммобилайзера -D2-. Отсоединить разъём -2- от корпуса замка зажигания -1-.
Для а/м с системой отпирания, запирания и пуска двигателя без ключа "Kessy"

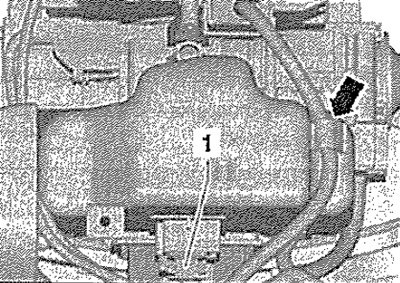

Отсоединить разъём -1-. Высвободить жгут проводов из пистона -стрелка- на блоке управления ELV -J764-.
Все

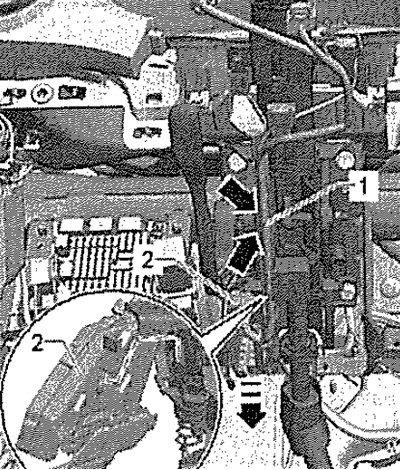

Снять воздуховод пространства для ног слева. Отсоединить от рулевой колонки жгут проводов -1- и отвести его в сторону. Отсоединить направляющую -2- по -направлению стрелки-.

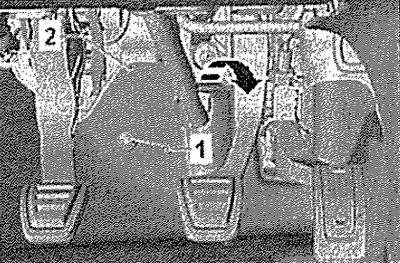

Открутить гайку -1- и оттянуть напольное покрытие в -направлении стрелки-.

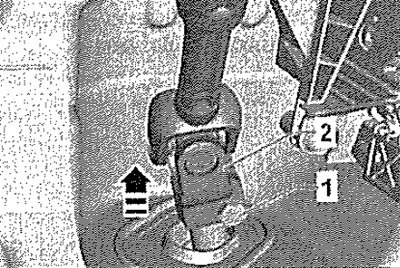

Отвернуть болт -1- и снять карданный шарнир -2- с вала рулевого механизма.

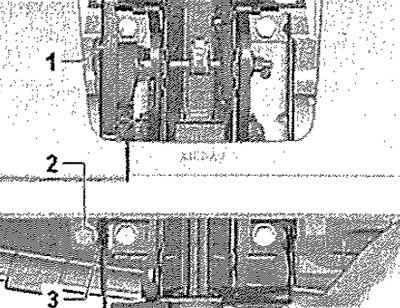

Вывернуть болты -1- и -2-. Извлечь левый кронштейн подушки безопасности для ног -3- (при наличии).

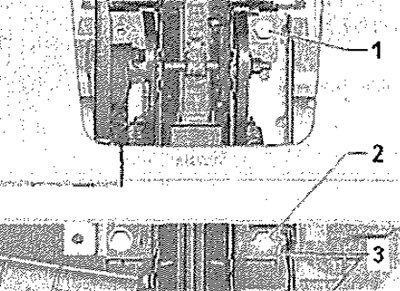

Отвернуть болты -1- и -2-. Извлечь правый кронштейн подушки безопасности для ног -3- (при наличии).

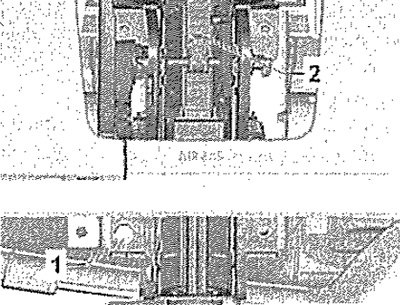

Выкрутить винт -1-, рулевую колонку -2-при этом удерживать.

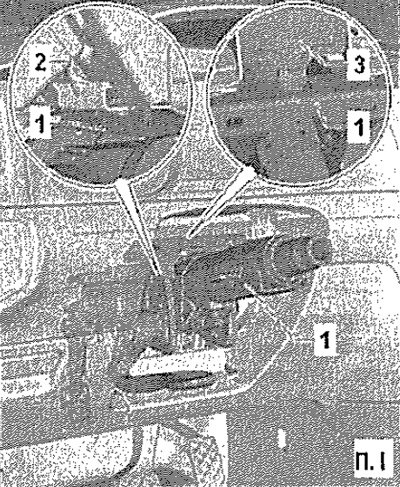

Вывести рулевую колонку -1- из креплений -2- и -3- на центральной трубе.
Указание: Соблюдать правила обращения с рулевой колонкой.
Установка
Установка в обратном порядке. Завести рулевую колонку -1- в крепления -2- и -3- на центральной трубе. Ввернуть винт -1-. Установить кронштейн подушки безопасности -3- и ввернуть винты -1- и -2-от руки. Установить кронштейн подушки безопасности -3- и ввернуть винты -1- и -2- от руки. Поочерёдно затянуть указанным моментом болты -1-, -2-, -3- и -4-. Установить карданный шарнир -2- на шлицы рулевой колонки -против направления стрелки-. Затянуть новый болт -1-. Закрепить напольное покрытие гайкой -1-. Закрепить на рулевой колонке жгут проводов -1-. Установить направляющую -2- против -направления стрелки-. Установить воздуховод пространства для ног слева.
Весь материал скопирован с сайта autoinstruction
А/м с корпусом замка зажигания
Присоединить разъём -стрелка- к считывающей катушке иммобилайзера -D2-. Подсоединить разъём -2- к корпусу замка зажигания -1-.
Для а/м с системой отпирания, запирания и пуска двигателя без ключа "Kessy"
Подключить разъём -1-. Закрепить жгут проводов в пистоне -стрелка- на блоке управления ELV-J764-.
А/м с подушками безопасности для ног
Установить подушку безопасности для ног.
Все
Установить блок переключателей. Установить верхний и нижний кожух рулевой колонки. Установить подушку безопасности и рулевое колесо. Произвести базовую установку датчика угла поворота рулевого колеса -G85-.
Моменты затяжки
