Указание: Для защиты резьбы оставить гайку накрученной на несколько верхних витков резьбы пальца рулевого наконечника.
С помощью съёмника шаровых шарниров -3287А- выпрессовать шаровую опору/палец рулевого наконечника из поворотного кулака. Открутить гайку шаровой опоры/рулевого наконечника. Выпрессовать рулевой наконечник из поворотного кулака. Открутить шестигранную гайку(контргайку) -2-. Открутить наконечник -3- с рулевой тяги -1-. Для наглядности на рисунках не показаны окружающие детали.
Установка

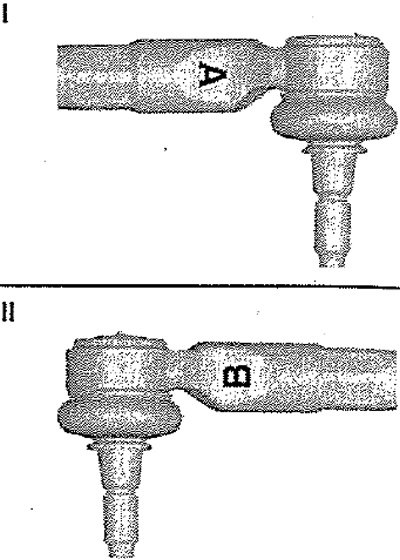

Осторожно! Обратить внимание на разные исполнения наконечников рулевых тяг. Электронный каталог оригинальных деталей. При установке принимать во внимание метку на стержне наконечника -стрелка-.
II. Правый наконечник рулевой тяги — метка "А"
II. Левый наконечник рулевой тяги — метка "В"
Обезжирить коническую поверхность пальца наконечника. Накрутить наконечник на рулевую тягу до упора. Затянуть шестигранную гайку (контргайку). Сориентировать рулевую тягу таким образом, чтобы палец шарового шарнира наконечника занял своё монтажное положение. Вставить палец наконечника в поворотный кулак и затянуть новую шестигранную гайку. Если палец будет прокручиваться при затягивании гайки, его следует удерживать шестигранным ключом. Установить переднее колесо. Опустить а/м. Проверить углы установки колёс. Выполнить пробную поездку.
Осторожно! Если после пробной поездки при прямолинейном направлении движения рулевое колесо повёрнуто, необходимо выполнить регулировку углов установки передних колёс.

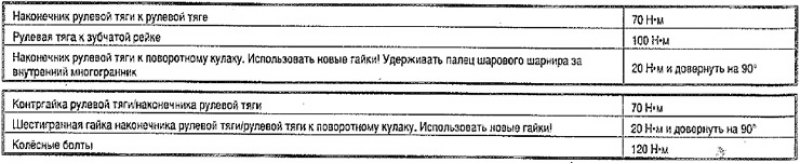

Моменты затяжки
