Выполните следующее:
- установите блок цилиндров на верстак картером вверх;
- установите поршень первого цилиндра (со стороны маховика) в положение НМТ;
- нанесите краской метку на шатуне и его крышке (при отсутствии нумерации) для правильной установки при сборке;

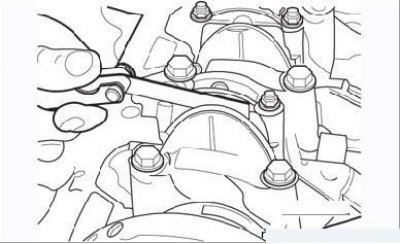

Рисунок 3.53. Измерение бокового зазора нижней крышки шатуна
- с помощью плоского щупа проверьте боковой зазор нижней головки шатуна (Рисунок 3.53) и сравните результат с размерами, приведенными в табл. 3.3;
Таблица 3.3. Технические данные коленчатого вала и деталей шатунно-поршневой группы
- отверните гайки крепления нижней крышки шатуна и снимите крышку вместе с вкладышем. Прикрепите вкладыш липкой лентой к крышке для хранения. Повторное использование вкладышей не рекомендуется, но, если они будут использованы снова, их следует установить на прежнее место;
- наденьте на болты крепления крышки шатуна пластмассовые трубки или обмотайте их липкой лентой для предотвращения повреждения поверхности цилиндра при извлечении поршня из блока;
- осмотрите верхнюю часть зеркала цилиндра. Если там имеется существенный уступ, его надо удалить, так как поршень и его кольца могут быть повреждены при извлечении;
- нанесите краской номера на днища всех поршней;
- аккуратно выньте поршень через верх блока цилиндров, надавливая снизу на головку поршня подходящим деревянным стержнем. Когда поршень и шатун будут извлечены, снимите верхний вкладыш подшипника и прикрепите его липкой лентой к шатуну для хранения;
- поворачивая коленчатый вал на пол-оборота, таким же образом извлеките поршни и шатуны остальных цилиндров. Перед снятием деталей сделайте их маркировку (или убедитесь в ее наличии);
Внимание! Поршневые пальцы плотно запрессовываются в верхние головки шатунов и имеют плавающую посадку в бобышках поршней. Стопорные кольца не применяются.
Оригинал опубликован на онлайн-портале [www.Autoinstruction.ru]

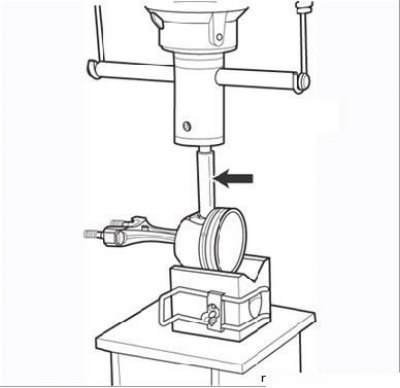

Рисунок 3.54. Удаление поршневого пальца из поршня с помощью оправки (стрелка)
- установите поршень в V-образную подставку так, чтобы поршневой палец совпадал с отверстием для его извлечения (Рисунок 3.54);
- используя оправку для извлечения поршневого пальца, удалите его из поршня с помощью пресса.
