- сбросьте давление в системе питания;
- снимите провод с отрицательный клеммы аккумуляторной батареи;
- поднимите заднее сиденье;
- снимите металлическую заглушку лючка в заднем полу для получения доступа к крышке насоса;

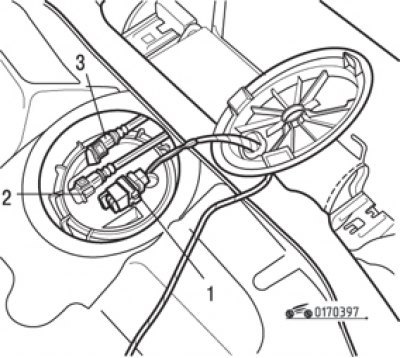

Рис. 3.97. Крышка топливного насоса: 1 – контактный разъем; 2 – трубопровод подачи топлива; 3 – сливной трубопровод
- отсоедините электроразъем (рис. 3.97);
- отсоедините быстросъемный штуцер трубопровода подачи топлива (зеленого цвета);
- отсоедините быстросъемный штуцер сливного трубопровода (красного цвета). Заглушите отверстия для предотвращения попадания грязи;

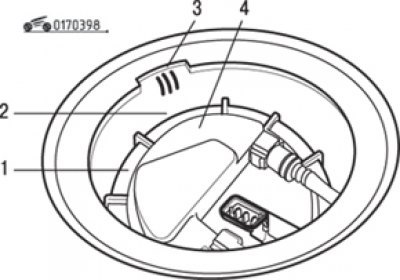

Рис. 3.98. Маркировка крышки топливного насоса: 1 – круглая гайка крепления топливного насоса; 2 – метка на круглой гайке; 3 – три риски на топливном баке; 4 – метка на крышке топливного насоса
- зафиксируйте маркировку для совмещения элементов узла (рис. 3.98). Обопритесь отверткой с широким шлицем о выступ круглой гайки и, слегка ударяя по ней молотком, строньте гайку с места, а затем отверните ее вручную;

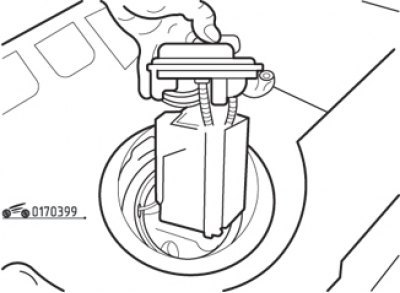

Рис. 3.99. Извлечение топливного насоса из топливного бака
- осторожно извлеките из бака топливный насос и датчик уровня в сборе (рис. 3.99);
- осмотрите уплотнительную прокладку. Если она без дефектов, ее можно использовать повторно.
Примечание. В том случае, когда между снятием и установкой этого узла должно пройти несколько часов, заверните гайку на баке во избежание деформации.
Порядок установки:
- очистите при необходимости сетку топливоприемника;
- установите на верхнюю часть топливного бака уплотнительную прокладку;
- аккуратно поместите насос в бак;
- совместите метки, как указано на рис. 3.99, и установите круглую гайку. Надежно затяните ее и убедитесь в совмещении меток;
- защелкните штуцера трубопроводов;
- соедините контактный разъем;
- установите заглушку лючка;
- выполните остальные операции в порядке, обратном снятию.
