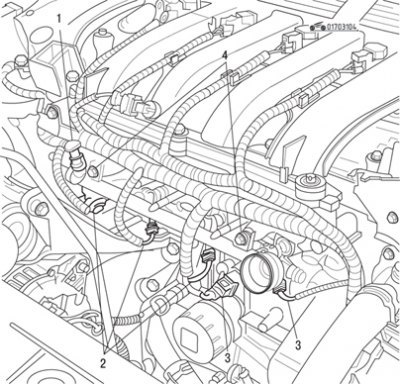

Рис. 3.104. Снятие топливораспределительной рампы: 1 – штуцер топливоподающего трубопровода; 2 – контактные разъемы форсунок; 3 – контактный разъем датчика детонации; 4 – болты крепления рампы
При работе руководствуйтесь рис. 3.104.
Порядок снятия:
- сбросьте давление топлива в системе;
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- снимите защитный кожух рампы;
Внимание! При снятии форсунок или топливораспределительной рампы будьте осторожны, так как в рампе и штуцере находится топливо. Примите меры по защите генератора от попадания топлива.
- отсоедините от рампы топливные трубопроводы;
- разъедините контактные разъемы форсунок;
- разъедините разъем датчика детонации;
- отверните болты крепления рампы и снимите ее с форсунками с впускного коллектора;
- запомните установку форсунок, ослабьте крепления и снимите форсунки с рампы.
Установка проводится в порядке, обратном снятию, при этом обязательно замените уплотнительные кольца и держатели форсунок. Для облегчения установки смажьте уплотнительные кольца моторным маслом.
