Снятие и установка датчиков системы питания (Renault Symbol I)

  • Главная
  • Рено
  • Симбол
  • I (1999-2008)
  • Двигатель и системы
  • Система питания
  • Снятие и установка датчиков системы…
0
Оглавление: Снятие и установка верхнего датчика…↓ Снятие и установка датчика детонации ↓ Снятие и установка датчика…↓ Снятие и установка датчика…↓ Снятие, установка и проверка…↓ Снятие и установка датчика положения…↓

Снятие и установка верхнего датчика концентрации кислорода в отработавших газах



Порядок снятия:
  • отсоедините провод от отрицательной клеммы аккумуляторной батареи;
  • снимите корпус воздушного фильтра;

Рис. 3.96. Расположение на двигателе датчика (1)…

Рис. 3.96. Расположение на двигателе датчика (1) температуры поступающего воздуха, топливораспределительной рампы (2), датчика детонации (3)

  • разъедините контактный разъем датчика и снимите датчик с помощью приспособления Mot. 195 (см. рис. 3.96).

Установка датчика проводится в порядке, обратном снятию.

Примечание. Убедитесь, что теплозащитный экран надежно закреплен между датчиком концентрации кислорода и коллектором (чтобы избежать перегрева, который может повлечь за собой разрушение разъема датчика).


Снятие и установка датчика детонации



Датчик детонации установлен в задней стенке блока цилиндров (см. рис. 3.105). Процесс снятия и установки датчика изложен в подразделе «Система зажигания».

Снятие и установка датчика температуры поступающего воздуха



Расположение датчика на двигателе показано на рис. 3.97.

Снятие датчика не представляет трудностей. Разъедините контактный разъем и выверните датчик. Установите датчик в порядке, обратном снятию.



Снятие и установка датчика температуры охлаждающей жидкости



Датчик установлен в корпусе термостата. Он представляет собой резистор с отрицательным температурным коэффициентом сопротивления, т.е. при повышении температуры воздуха электрическое сопротивление датчика уменьшается (см. табл. 3.6). Процесс проверки и установки изложен в подразделе «Система охлаждения».

Снятие, установка и проверка потенциометра дроссельной заслонки



Порядок снятия:
  • снимите корпус дроссельной заслонки, как описано выше;
  • отверните винты крепления и снимите потенциометр с корпуса дроссельной заслонки.

Порядок установки:
  • правильно совместите потенциометр с осью дроссельной заслонки;
  • вверните болты крепления потенциометра;
  • проверьте сопротивление между контактами потенциометра, которое должно соответствовать приведенным в табл. 3.8 значениям.

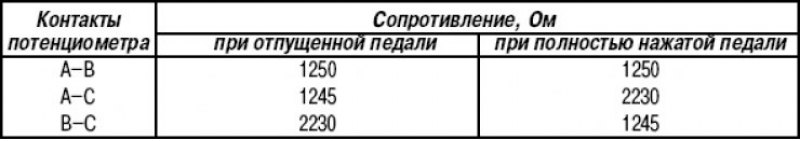

Таблица 3.8. Сопротивление между контактами потенциометра в зависимости от положения педали акселератора



Таблица 3.8. Сопротивление между контактами…

Снятие и установка датчика положения коленчатого вала



Рис. 3.107. Датчик положения коленчатого вала…

Рис. 3.107. Датчик положения коленчатого вала (стрелка)




Датчик положения коленчатого вала располагается сверху картера сцепления с левой стороны блока цилиндров двигателя (рис. 3.107).

Порядок снятия:
  • снимите корпус воздушного фильтра;
  • отсоедините от датчика контактный разъем;
  • выверните болты крепления и снимите датчик.

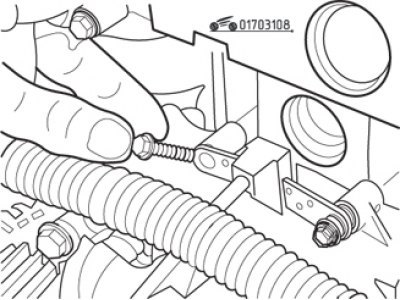

Рис. 3.108. Специальные болты, применяемые для…

Рис. 3.108. Специальные болты, применяемые для крепления датчика положения коленчатого вала


Установка проводится в порядке, обратном снятию, при этом обратите внимание на фасонные болты крепления (рис. 3.108), которые нельзя заменять другими, так как может нарушиться зазор между датчиком и зубьями маховика.
Статья проверена экспертом: Евгений Мамаев
