- переключатель в положении «Круиз-контроль»;
- 2-я передача распознана ЭБУ;
- скорость не менее 30 км/ч, не более 200 км/ч (для справки);
- световой сигнализатор горит непрерывно зеленым цветом (круиз-контроль);
- нажатие на переключатель «+», «-» или «восстановление заданной скорости».
Условия выключения:
- нажатие на педаль акселератора;
- нажатие на педаль тормоза или сцепления;
- нажатие на переключатель «0»;
- переключатель в положении «выключено»;
- вмешательство системы стабилизации траектории;
- вмешательство ЭБУ впрыска;
- передача не включена.
При нажатии на педаль акселератора работа круиз-контроля временно запрещается. При отпускании педали акселератора работоспособность системы восстанавливается.
Примечание. Мигание заданного значения скорости указывает водителю, что поддержание заданной скорости невозможно.
Принцип действия ограничителя скорости
Условия включения:
- переключатель в положении «Ограничитель скорости»;
- 2-я передача распознана ЭБУ;
- скорость движения не менее 30 км/ч, не более 200 км/ч (для справки);
- световой сигнализатор горит непрерывно желтым цветом (ограничитель скорости);
- нажатие на переключатель «+», «-» или «восстановление заданной скорости».
Условия выключения:
- резкое нажатие на педаль акселератора (с преодолением сопротивления);
- переключатель в положении «выключение»;
- вмешательство системы стабилизации траектории;
- вмешательство ЭБУ впрыска;
- нажатие на переключатель «0».
При нажатии на педаль акселератора работа системы временно запрещается.
При отпускании педали акселератора работоспособность системы восстанавливается.
Назначение разъемов

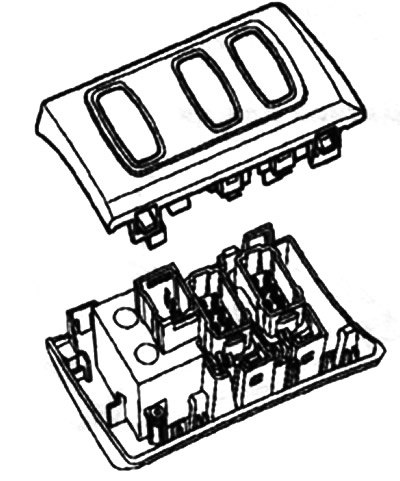

Трехпозиционный переключатель:
- А1. «+» габаритных огней.
- А2. «+» после замка зажигания (цепь отключения).
- АЗ. Включение/выключение круиз-контроля.
- 81. Включение/выключение ограничителя скорости.
- 82. «Масса».
- 83. Не используется.

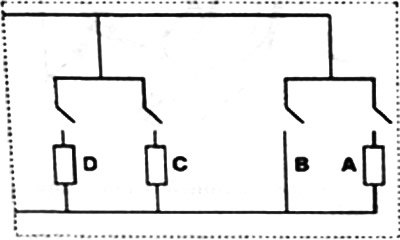

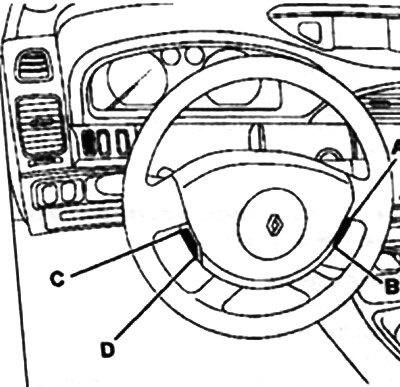

Выключатели на рулевом колесе
А - Кнопка «возобновить» = сопротивление приблизительно 900 Ом.
В - Кнопка «приостановить» = сопротивление 0 Ом.
С - Кнопка «+» = сопротивление приблизительно 300 Ом.
D - Кнопка «-» = сопротивление приблизительно 100 Ом.
Педаль акселератора
Педаль акселератора имеет предохранительный упор.
Источник статьи размещён на портале [Autoinstruction]
1. «Масса» потенциометра 2. 2. «Масса» потенциометра 1. 3. Сигнал потенциометра 1 педали. 4. Питание потенциометра 1. 5. Питание потенциометра 2. 6. Сигнал потенциометра 2 педали.
Сопротивление дорожки 1 равно 1200±480 0м.
Сопротивление дорожки 2 = 1700±680 Ом.
Внимание! Для нормального функционирования автомобиль должен быть обязательно оснащен педалью акселератора с упором на середине хода.

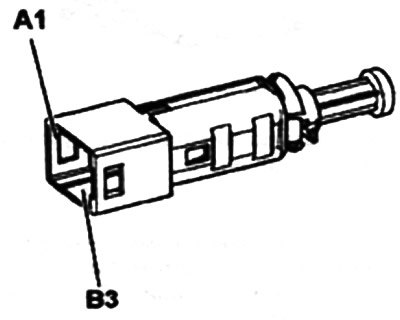

Концевой выключатель педали тормоза (сдвоенный)
Круиз-контроль использует размыкающий контакт (общий с фонарями стоп-сигнала), замыкающий контакт используется ЭБУ АБС.
Оба сигнала сравниваются ЭБУ впрыска.
А1. Замкнутый контакт. A3. Размыкающий контакт. В1. Размыкающий контакт. ВЗ. Замыкающий контакт.
При установке концевого выключателя на педальный узел потяните за шток для того, чтобы выбрать регулировочный зазор.
