- два электродвигателя (для регулировки вертикальной и горизонтальной плоскостях);
- датчик наружной температуры (со стороны пассажира);
- электродвигатель складывания (в зависимости от комплектации);
- систему обогрева (в зависимости от комплектации);
- систему затемнения в зависимости от яркости освещения (технология электрохромирования), соединенную с внутренним зеркалом заднего вида (в зависимости от комплектации);
- мультиплексную связь (в зависимости от комплектации).
Примечание. Для снятия наружных зеркал заднего вида необязательно снимать обивку дверей.
Внимание! На автомобилях, на которых установлена по заказу. Система запоминания регулировок водительского местах электропривод правого наружного зеркала заднего вида оснащен мультиплексной связью, которая позволяет использовать информацию, хранящуюся в памяти электропривода стеклоподъемника двери пассажира (см. раздел «Система запоминания регулировок водительского места»).

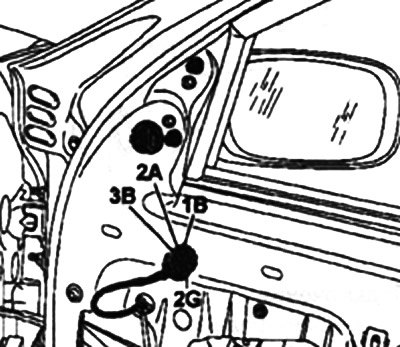

Подключение (модели в полной комплектации)
- 1B. Обогрев наружного зеркала заднего вида.
- 1C. Обогрев наружного зеркала заднего вида.
- 1D. Датчик наружной температуры (со стороны пассажира).
- 1E. Датчик наружной температуры (со стороны пассажира).
- 1F. Не используется.
- 1G. Не используется.
- 2А. Электродвигатель регулировки в горизонтальной плоскости.
- 2В. Электродвигатель регулировки в вертикальной плоскости.
- 2С. Общий провод электродвигателей.
- 2D. Потенциометр регулировки в горизонтальной плоскости.
- 2Е. Потенциометр регулировки в вертикальной плоскости.
- 2F. Питание.
- 2G. «Масса».
- 2Н. Не используется.
- ЗВ. Электродвигатель складывания.
- ЗС. Электродвигатель складывания.
- 3D. Сигнал яркости освещения (внутреннее зеркало заднего вида).
- ЗЕ. Сигнал яркости освещения (внутреннее зеркало заднего вида).
- 3F. Не используется.
- 3G. Не используется.
Сопротивление системы обогрева составляет около 13 Ом.
(Материал заимствован у портала: AutoInstruction.ru)
Сопротивление датчика наружной температуры должно составлять около 2500 Ом при 20°С.
Сопротивление системы затемнения составляет около 4000 Ом.
Примечание. Включение системы обогрева наружных зеркал заднего вида производится выключателем обогрева заднего стекла.
