Очиститель заднего стекла включается при включении передачи заднего хода, если включен очиститель ветрового стекла.
Назначение контактов разъема
1. Электропитание электродвигателя.
2. Электромагнитный реверс торможения электродвигателя.
Снятие электродвигателя
(автомобили с кузовом типа «хэтчбек» и «универсал» с неоткрывающимся задним стеклом)
[Материал заимствован у портала Autoinstruction]
Убедитесь, что электродвигатель стеклоочистителя находится в положении соответствующем исходному положению щетки на заднем стекле. Откройте багажное отделение, отсоедините аккумуляторную батарею.
Снимите:
- обивку багажного отделения;
- рычаг стеклоочистителя;

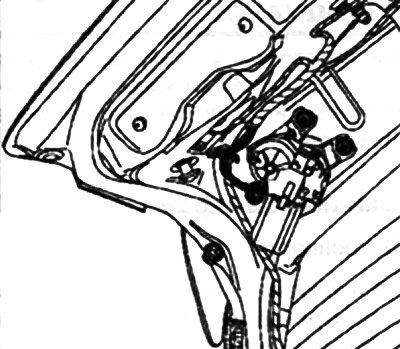

- болты крепления электродвигателя и разъедините разъем электродвигателя.
Установка
Установите электродвигатель на место, соедините разъем электродвигателя, подключите аккумуляторную батарею для установки электродвигателя в положение соответствующее исходному положению щетки на заднем стекле
Зачистите шлицы оси рычага стеклоочистителя.
Поставьте новые гайки и затяните их моментом 12 Н·м.
Снятие электродвигателя
(автомобили с кузовом типа «универсал» с открывающимся задним стеклом снятие электродвигателя)
Убедитесь, что электродвигатель стеклоочистителя находится в положении, соответствующем исходному положению щетки на заднем стекле. Отсоедините аккумуляторную батарею.
Снимите:
- обивку багажного отделения;
- рычаг стеклоочистителя;
- болты крепления электродвигателя и разъедините разъем электродвигателя.

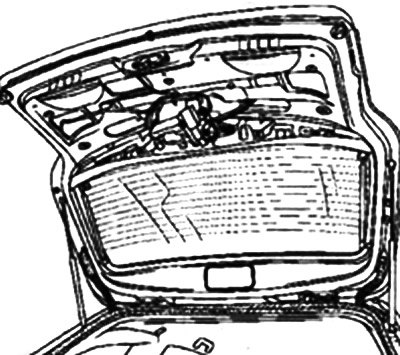

Извлеките электродвигатель стеклоочистителя.
Привод стеклоочистителя установлен на заднем открывающемся стекле. Привод можно не снимать с автомобиля.
Установка
Установите электродвигатель на место, соедините разъем электродвигателя, подключите аккумуляторную батарею для приведения электродвигателя в положение, соответствующее исходному положению щетки на заднем стекле

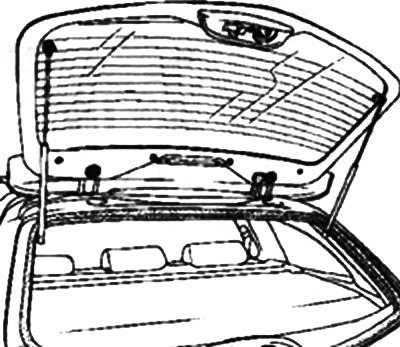

Снятие привода
Привод стеклоочистителя установлен на заднем открывающемся стекле. Снятие привода не представляет сложности.
Установка
Зачистите шлицы оси рычага стеклоочистителя.
Установите новую гайку и затяните ее моментом 12 Н·м.
Примечание. В случае замены открывающегося заднего стекла обязательно отрегулируйте привод:
- если привод расположен слишком низко, угол очистки уменьшается;
- если привод расположен слишком высоко, угол очистки увеличивается.
