Общие сведения
В зависимости от комплектации автомобиля устанавливаются дисплеи двух типов.
Дисплей для моделей 8 базовой комплектации со следующими функциями:
- контрольная лампа закрывания открывающихся элементов;
- индикация давления воздуха в шинах;
- экран автомагнитолы;
- контрольная лампа непристегнутого ремня безопасности.
Дисплей для моделей в полной комплектации при наличии системы навигации Carminat со следующими функциями:
- навигация;
- контроль давления воздуха в шинах.

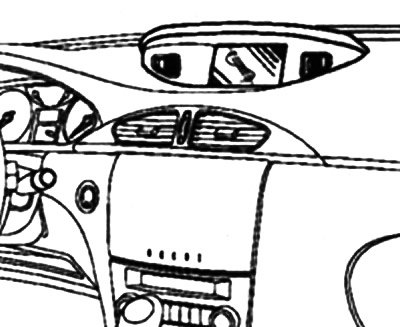

Дисплей для моделей в базовой комплектации: держатель установлен на приборной панели. Оба дисплея устанавливаются на этот держатель.

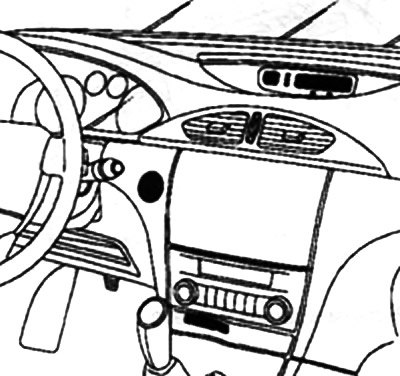

Дисплей для моделей в полной комплектации: держатель закреплен двумя винтами.
Примечание. При наружной температуре от -3°С до +3°С символ «С» может мигать.
Назначение контактов
Назначение контактов относится только к дисплею для моделей в базовой комплектации.

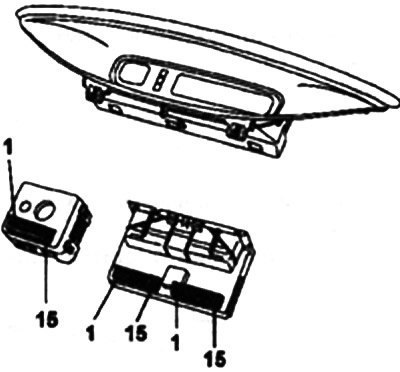

15-контакный разъем зеленого цвета:
- 1. Мультиплексная связь.
- 2. Не используется.
- 3. Мультиплексная связь.
- 4. Не используется.
- 5. «Масса».
- 6. «+» после замка зажигания.
- 7. Выключатель контрольной лампы непристегнутого ремня безопасности.
- 8. Сигнал давления воздуха в шинах (от разъема серого цвета).
- 9. Не используется.
- 10. Не используется.
- 11. Не используется.
- 12. Не используется.
- 13. Не используется.
- 14. Не используется.
- 15. Не используется.
15-контакный разъем красного цвета:
- 1. Не используется.
- 2. Не используется.
- 3. Не используется.
- 4. Не используется.
- 5. Не используется.
- 6. Не используется.
- 7. Не используется.
- 8. Не используется.
- 9. Связь с автомагнитолой (контакт В1).
- 10. Связь с автомагнитолой (контакт АЗ).
- 11. Связь с автомагнитолой (контакт В2).
- 12. Связь с автомагнитолой (контакт ВЗ).
- 13. Связь с автомагнитолой (контакт А2).
- 14. Связь с автомагнитолой (контакт А1).
- 15. Не используется.
15-контактный разъем серого цвета:
- 1. Наружная температура.
- 2. Наружная температура.
- 3. Сигнал давления воздуха в шинах (на разъем зеленого цвета).
- 4. Не используется.
- 5. «Масса».
- 6. Освещение.
- 7. Электропитание ламп подсветки (регулятор).
- 8. «+» потребителей электроэнергии.
- 9. «+» аккумуляторной батареи.
- 10. Выход датчика наружной температуры.
- 11. «Масса» (автомагнитола, контакт 6).
- 12. Сигнал включения автомагнитолы (автомагнитола, контакт 5).
- 13. Связь с автомагнитолой (контакт 1).
- 14. Связь с автомагнитолой (контакт 2).
- 15. Связь с автомагнитолой (контакт 3).

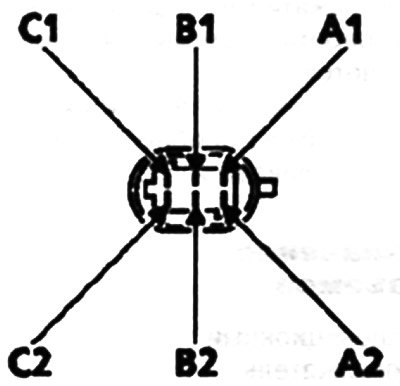

Подключение
- А1. Сигнал от датчика уровня топлива.
- А2. Не используется.
- 81. «-» датчика уровня топлива.
- 82. Не используется.
- С1. «+» топливного насоса.
- С2. «-» топливного насоса.
Проверка

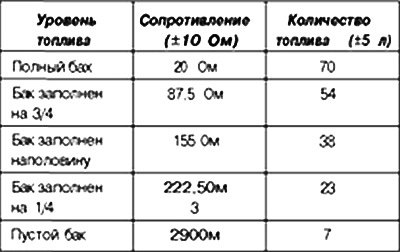

Убедитесь в изменении сопротивления датчика при перемещении поплавка.
Примечание. Все приведенные значения являются справочными.
