Замена
Установку пробега до очередной замены масла можно изменить с помощью диагностических приборов в режиме диалога с ЭБУ впрыска.
Снятие
Войдите в режим диалога с помощью диагностического прибора, для блокировки ЭБУ подушек безопасности.
(Первоисточник расположен на портале Autoinstruction)
Примечание. При блокировке ЭБУ подушек безопасности отпирается электрический замок рулевой колонки.
Отсоедините аккумуляторную батарею.

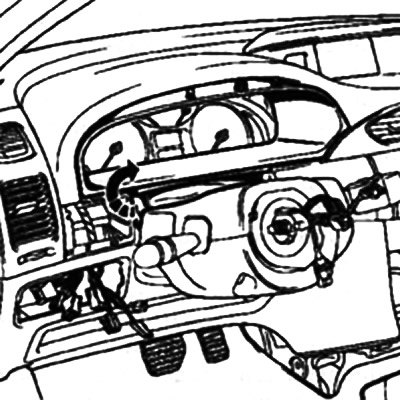

Снимите:
- козырек щитка приборов, с приборной панели отжав пружинные защелки;
- верхний облицовочный кожух рулевой колонки;
- винт крепления 1 щитка приборов.
Отсоедините оба разъема.
Установка
Соедините разъемы и установите щиток приборов.
Установите верхний облицовочный кожух, а затем накладку из кожи 2 (см. рисунок).
Установите козырек щитка приборов на приборную панель.
Внимание! При щитке приборов с большим дисплеем произведите необходимое конфигурирование.

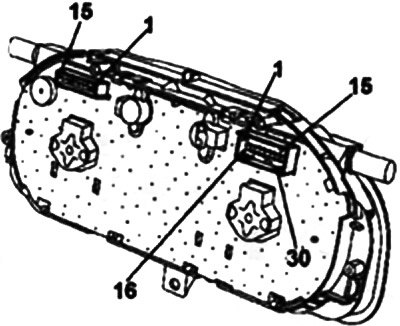

Подключение (модели в полной комплектации)
Разъем красного цвета:
- 1. Не используется.
- 2. Кнопка отмены речевых сообщений*.
- 3. Не используется.
- 4. Не используется.
- 5. Регулятор освещения.
- 6. Кнопка вывода данных на дисплей бортового компьютера.
- 7. Не используется.
- 8. Мультиплексирование речевого синтезатора.
- 9. Не используется.
- 10. Мультиплексирование.
- 11. Мультиплексирование.
- 12. Диагностическая линия’.
- 13. Мультиплексирование речевого синтезатора’.
- 14. Не используется.
- 15. Не используется.
Разъем серого цвета:
- 1. Контрольная лампа открывания двери.
- 2. Контрольная лампа указателя правого поворота.
- 3. Контрольная лампа указателя левого поворота.
- 4. «+» до замка зажигания.
- 5. Сигнальная лампа системы электронной блокировки запуска двигателя.
- 6. Контрольная лампа незастегнутого ремня безопасности.
- 7. Не используется.
- 8. Контрольная лампа ближнего света фар.
- 9. Контрольная лампа дальнего света фар.
- 10. Не используется.
- 11. Контрольная лампа задних противотуманных фонарей.
- 12. Контрольная лампа противотуманных фар.
- 13. Контрольная лампа минимального уровня жидкости в бачке стеклоомывателя.
- 14. Контрольная лампа заряда аккумуляторной батареи.
- 15. Контрольная лампа обогрева сидений.
- 16. «+» после замка зажигания.
- 17. Не используется.
- 18. Контрольная лампа аварийного давления масла в двигателе.
- 19. Сигнал капота.
- 20. Не используется.
- 21. Датчик уровня масла.
- 22. Сигнал датчика уровня топлива.
- 23. Не используется.
- 24. «Масса».
- 25. «Масса» датчика уровня топлива.
- 26. «Масса» датчика уровня масла
- 27. Контрольная лампа габаритных огней.
- 28. Кнопка повтора сообщения.
- 29. Контрольная лампа стояночного тормоза.
- 30. Контрольная лампа неисправности тормозной системы.
