Необходимый специальный инструмент
- Mot. 1054 Фиксатор ВМТ.
- Mot. 1200, Mot. 1317 Приспособление для фиксации шкива ТНВД.
Моменты затяжки, Нм
- Гайка крепления шкива RAM (с высокоточной регулировкой углового положения) на валу ТНВД: 45.
- Болты крепления насоса: 22.
Снятие
1. Отсоедините аккумуляторную батарею и снимите крышку 1 опоры маятниковой подвески двигателя.
Источник расположен на сайте: Autoinstruction.ru
2. Кожух 2 шкива ТНВД.

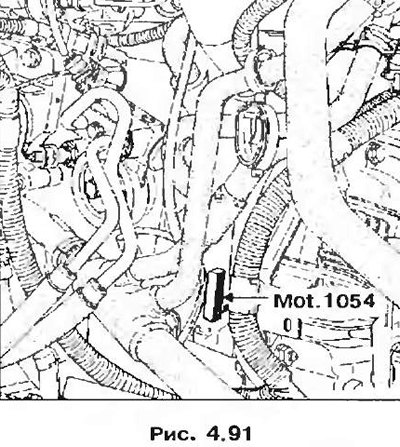

3. Заблокируйте коленчатый вал с помощью штифта Mot. 1054. Для этого поверните коленчатый вал так, чтобы метка на зубчатом шкиве распределительного вала совместилась с установочным выступом в люке верхней крышки привода газораспределительного вала (используйте зеркальце).

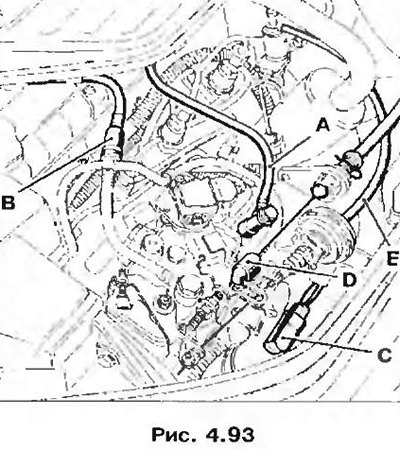

4. Снимите трубопровод подачи топлива А.
5. Снимите трубопровод возврата топлива В.
6. Снимите разъем насоса С.
7. Снимите трос привода управления подачей топлива D.
8. Снимите вакуумный шланг Е, подсоединенный к пневмоприводу ускоренного холостого хода.

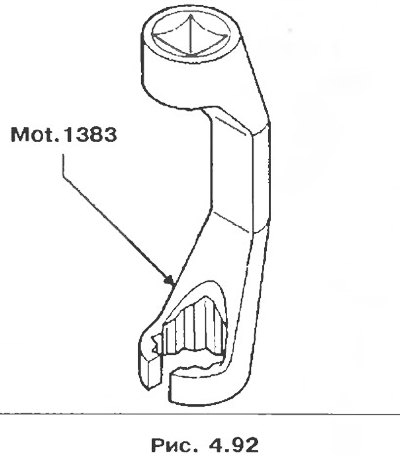

9. Снимите трубопроводы высокого давления с помощью приспособления Mot. 1383.
10. Снимите болт крепления заднего кронштейна.
11. Установите приспособление Mot. 1200 или Mot. 1317 для фиксации шкива насоса.
12. Отверните три болта крепления насоса с помощью крестообразной отвертки через отверстия в шкиве RAM.
13. Отверните центральную гайку, крепящую шкив RAM на вале насоса.
14. Отверните полностью поочередно центральную гайку и три болта крепления насоса.
15. Извлеките насос.
Установка
1. Тщательно очистите вал насоса от смазки, используя для этого растворитель.
2. Установите насос на место.
3. Затяните с рекомендованным моментом три болта крепления насоса.
4. Произведите предварительную затяжку центральной гайки с моментом 20 Нм.
Внимание! Следует всегда выполнять предварительную затяжку, окончательная затяжка центральной гайки выполняется с моментом 45 Нм.
5. Установите начальный угол опережения впрыска.
6. Выполните остальные операции по установке в порядке, обратном снятию.
