Необходимый специальный инструмент и оборудование
- Mot. 1199-01 Инструмент для резки выхлопных труб.
- Mot. 1265, Mot. 1265-01 Щипцы для снятия быстроразъемных соединений.
- Пневматический насос для перекачки топлива INTAIRCO.
Слив топлива
Вследствие отсутствия электрического топливного насоса на автомобилях с дизельным двигателем для слива топлива из бака приходится использовать внешний насос.

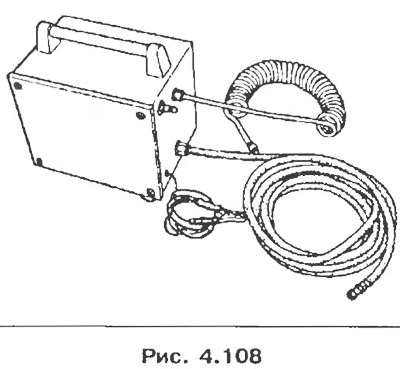

Например, используйте пневматический насос фирмы INTAIRCO.
1. Снимите стальную заглушку, закрывающую доступ к узлу «насос-датчик уровня топлива».
2. Снимите фиксатор соединения (если он имеется).

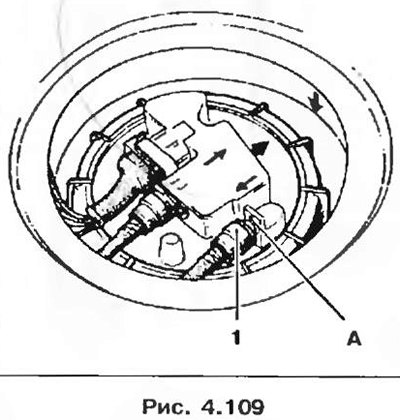

3. Разъедините быстроразъемное соединение 1 с помощью щипцов Mot. 1265.
4. Подключите резиновый шланг насоса к выходному штуцеру А.
5. Слейте топливо из бака.
Снятие и установка
См. 2.19. Топливный бак двигателя D7F.

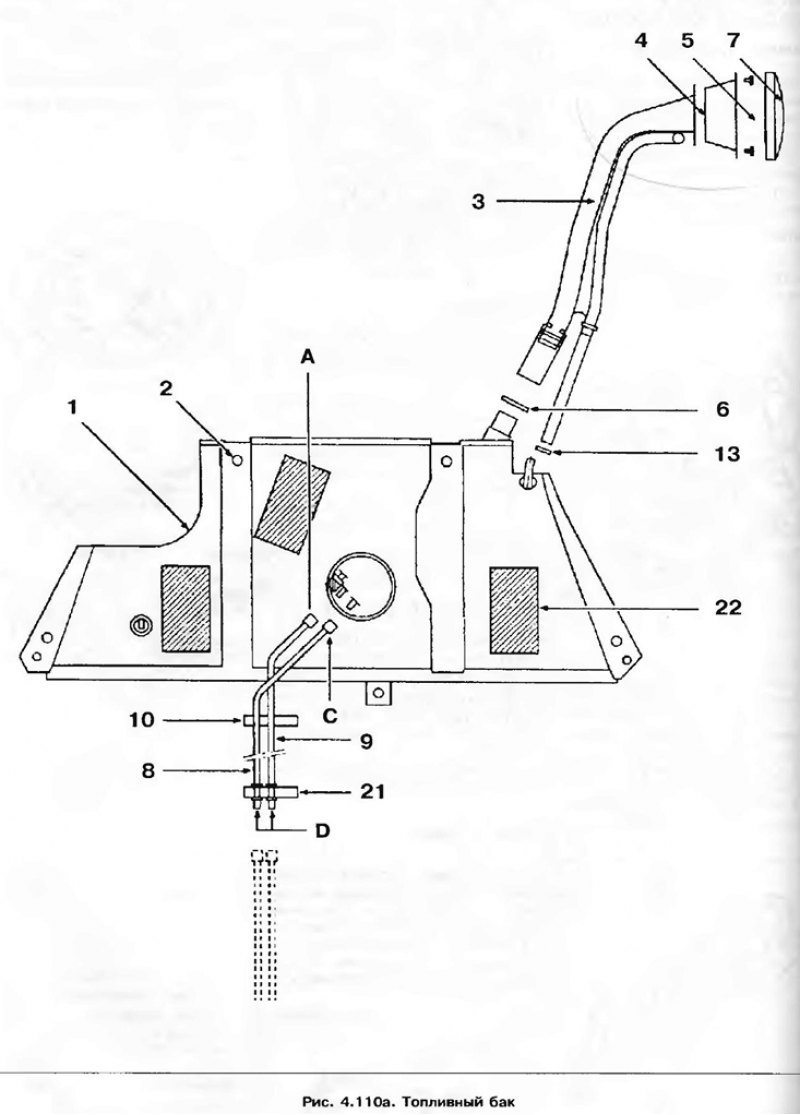

1 - Топливный бак; 2 - Болт; 3 - Наливная горловина; 4 - Расширительная часть наливной горловины; 5 - Заклепка; 6 - Хомут крепления муфты; 7 - Пробка; 8 - Трубопровод подачи топлива; 9 - Трубопровод возврата топлива; 10 - Пружинный фиксатор, 13 - Хомут; 21 - Пружинный фиксатор; 22 - Демпфирующая пластина; 24 - Выходная часть горловины - часть для прохождения топлива; 25 - Часть для выпуска воздуха при заливке топлива; 29 - Клапан, предохраняющий от создания повышенного давления и разрежения;
А - Быстроразъемное соединение; С - Быстроразъемное соединение; D - Патрубок без пружинных фиксаторов; Е - Отверстие для выпуска воздуха при заправке; F - Полая часть для расширения топлива; R - Отверстие для налива топлива; V - Минимально допустимый объем топлива.
Сообщение топливного бака с атмосферой обеспечивается по каналу в верхней части топливозаборника, объеденного с датчиком уровня топлива.
Функции клапанов
29. Клапан, предохраняющий от создания повышенного давления и разрежения.
В случае закупорки контура рекуперации паров топлива этот клапан предотвращает создание в баке повышенного давления (которое может вызвать вздутие бака) или разрежения (при расходовании топлива, в результате чего может произойти сжатие бака).
На автомобилях с дизельным двигателем нет погружного топливного насоса, есть только датчик уровня топлива.

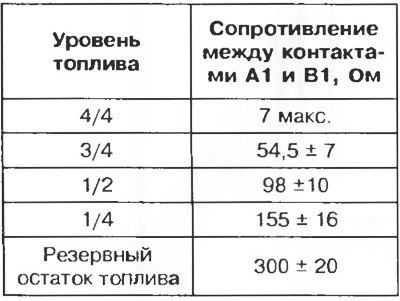

Таблица 4.11
Убедитесь, что при перемещении поплавка сопротивление меняется.
Примечание. Все значения приведены для справки.
