Двигатели Renault 19 отличаются не только объемом, мощностью и принципом работы, но и принципом работы клапанов. Так, распределительный вал в C-двигателе располагается немного сбоку в корпусе двигателя. У F-двигателей, напротив, клапаны приводятся в действие распределительным валом, который находится в головке блока цилиндров. У 16-клапанного двигателя имеется 2 распределительных вала в головке блока цилиндров. В то время как 1,4-, 1,7- и 1,8- литровые двигатели, а также дизель требуют периодической регулировки зазора клапанов, 16-клапанный двигатель обходится без этой операции, так как приведение в действие клапанов осуществляется гидравлическими толкателями. Если Вы посмотрите на изображения двигателей, размещенные далее в нашем руководстве, то увидите, что двигатели сильно отличаются также крышкой головки блока цилиндров. Приводим таблицу с характеристиками двигателей, которые описаны в этом разделе:
| Двигатель | 1,4 л | 1,7 л | 1,7 л F3N-N | 1,8 л |
Объем (см 3 ) Мощность (кВт) Система впрыска | C3J 1390 43 Одноточечный впрыск | F3N-L 1721 54 Одноточечный впрыск | 1721 66/69 Многоточечный впрыск (4 точки впрыска) | F3P 1794 65 Одноточечный впрыск |
| Двигатель | 1,8 л | 1,8-литровый 16-клапанный двигатель | 1,9 л дизель | 1,9 л дизель с турбокомпрессором (TD) |
Объем (см 3 ) Мощность (кВт) Система впрыска | F3P 1794 81 Многоточечный впрыск (4 точки впрыска) | F7P 1764 99 Многоточечный впрыск (4 точки впрыска) | F8Q 1870 47 Дизельная система впрыска | F8Q 1870 66 Дизельная система впрыска |
* Комбинации букв и цифр означают следующее в указанном порядке:
- 1-я буква: C = корпус двигателя из серого чугуна с боковым расположением распределительного вала; F = корпус двигателя с сухими гильзами цилиндров из серого чугуна.
- 2-я цифра: 3 = расположение клапанов и система питания; 6 и 7 = типы камеры сгорания и тип системы питания.
- 3-я буква: F = 1126—1200 см3; J = 1351—1425 см3; N = 1651—1750 см3; P = 1751—1850 см3; Q = 1851—1950 см3.
Принцип работы дизеля
Для тех, кто хочет освежить свои знания, мы излагаем в краткой форме принцип работы дизеля.
У дизеля, как и бензиновых двигателей, поршни движутся в цилиндрах вверх и вниз. Однако при движении вниз — такт впуска — они всасывают через фильтр только чистый воздух. При движении поршня вверх — набранный воздух сжимается гораздо сильнее, чем в бензиновом двигателе. Например, на дизельном Renault 19 забранный таким образом воздух уменьшается до 1/23,5 первоначального объема. Благодаря такому интенсивному сжатию воздух сильно нагревается. Нечто подобное происходит, к примеру, в насосе велосипеда, если Вы накачиваете шину. Затем в раскаленный воздух впрыскивается распыленное дизельное топливо, и капли топлива воспламеняются вследствие высокой температуры воздуха; поэтому иногда дизель называют «самовоспламеняющийся». Ему не требуется свеча зажигания для воспламенения рабочей смеси. Момент воспламенения у дизеля регулирует топливный насос высокого давления (ТНВД), который в нужное время через форсунки выбрасывает необходимое количество дизельного топлива в горячий сжатый воздух. Давление от сгорания топлива, как и на бензиновом двигателе, заставляет поршень двигаться вниз; при том он выполняет полезную работу. Коленчатый вал поворачивается, и поршень снова движется кверху, при этом из цилиндра удаляются продукты сгорания. Поршень и цилиндр теперь снова готовы к такту впуска и к рабочему ходу.
Составная рабочая камера
Так как в отличие от бензинового двигателя у дизеля капли топлива, впрыскиваемые в камеру сгорания, сгорают взрывообразно, его работа могла бы быть очень шумной и, кроме того, подшипники двигателя испытывали бы сильные перегрузки. «Мягкое» сгорание топлива в дизельном двигателе легковой машины достигается посредством применения составной рабочей камеры. При этом сгорание топлива происходит в отдельном «отсеке» головки блока цилиндров. Возникающее от сгорания давление равнозамедленно передается через канал соединения вихревой камеры сгорания с надпоршневым пространством дизеля на поршень.

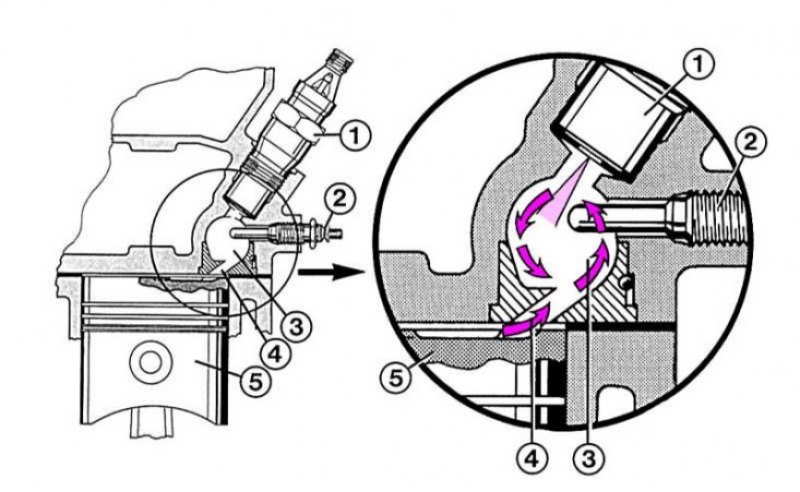

1 - форсунка; 2 - свеча накаливания; 3 - вихревая камера; 4 - канал соединения вихревой камеры сгорания с надпоршневым пространством дизеля; 5 - поршни.
Вихревая камера
Из всех возможных вариантов составной рабочей камеры конструкторы Renault выбрали «вихрекамерное смесеобразование». Находящаяся в головке блока цилиндров вихревая камера расположена относительно далеко — из-за упомянутого канала соединения вихревой камеры сгорания с надпоршневым пространством дизеля — от камеры сгорания. Когда поршень при сжатии идет кверху, находящийся в цилиндре воздух сжимается в вихревой камере. Там, благодаря форме камеры, возникает завихрение воздуха. Впрыскиваемое в этот момент через форсунку топливо хорошо перемешивается с воздухом, превращается в пар и сгорает. Сгорание происходит в основном в вихревой камере и лишь затем распространяется до камеры сгорания цилиндра. Вихревая камера при этом сильно нагревается и во время работы двигателя раскаляется, в полном смысле этого слова, докрасна. Однако этот эффект играет положительную роль, так как благодаря этому лучше испаряются попадающие в вихревую камеру частицы топлива.
Другие производители дизельных двигателей часто используют вместо вихревой камеры так называемую предкамеру, например, у легковых автомобилей Mercedes-Benz. Предкамера значительно эффективнее защищена от камеры сгорания, что обеспечивает более спокойную работу двигателя, прежде всего, на низких оборотах. Применение вихревой камеры обуславливает, однако, более низкий расход топлива при частоте вращения более чем 5000 оборотов в минуту.
