Снятие
1. На двигателе 1.9 л (D9B) снимите корпус распределения воздуха, как описано в главе 4Б.
2. Отсоедините вентиляционный шланг от передней части крышки головки цилиндров и при необходимости снимите впускной воздухопровод с впускного коллектора.
3. Выверните болт и снимите кронштейн топливного шланга с правого конца крышки головки цилиндров (рис. 4.3).

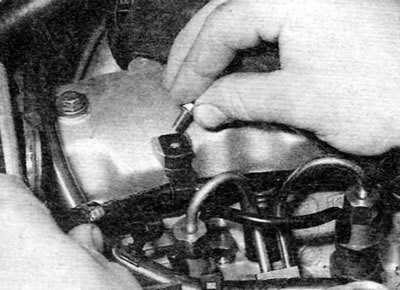

Рис. 4.3. Снятие кронштейна топливного шланга с крышки головки цилиндров
4. Отметьте расположение всех кронштейнов, закрепленных тремя болтами крепления крышки головки цилиндров, а затем выверните. Снимите металлические и войлочные шайбы, расположенные под каждым болтом (рис. 4.4).

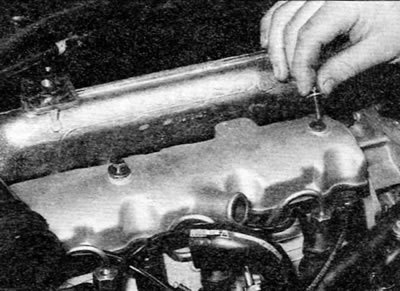

Рис. 4.4. Выверните болты и снимите их вместе с шайбами...
5. Аккуратно отведите все шланги в сторону от крышки головки цилиндров.
6. Снимите крышку и резиновое уплотнение (рис. 4.6). Осмотрите уплотнение на наличие признаков повреждений и ухудшения состояния и при необходимости замените его.

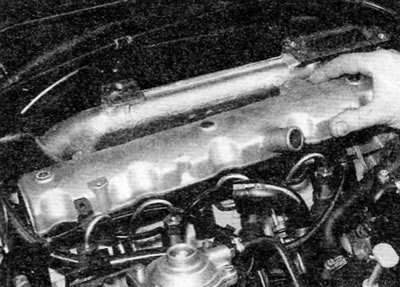

Рис. 4.6. ...и снимите крышку головки цилиндров
Установка
7. Установка выполняется в последовательности, обратной снятию, с учетом следующих моментов:
- а) Установите все кронштейны согласно исходному положению, отмеченному перед снятием.
- б) Если применимо, установите корпус распределения воздуха, как описано в главе 4Б.
