- снимите крышку аккумуляторной батареи;
- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- чехлами защитите передние сиденья;
- сдвиньте передние сиденья назад до упора;
- отключите единую систему подушек и ремней безопасности;
- снимите фиксатор безопасности;

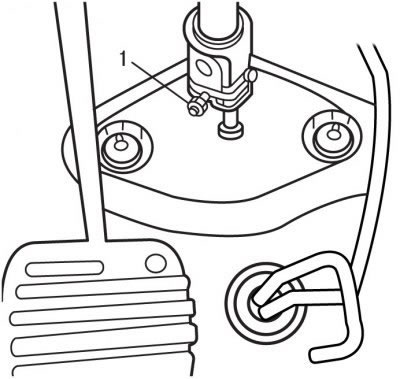

Рис. 7.1. Расположение болта (1) крепления рулевого вала: 1 - снимите подушку безопасности со стороны водителя
- выверните болт 1 (рис. 7.1) крепления рулевого вала;
- включите противоугонную блокировку рулевого колеса;
- ослабьте, отвернув на несколько оборотов, болт крепления рулевого колеса;
- сдвиньте рулевое колесо со шлицев, при необходимости ударяя руками с обратной стороны по его периметру;
- установите колеса для движения прямо вперед;
- выверните болт крепления рулевого колеса;

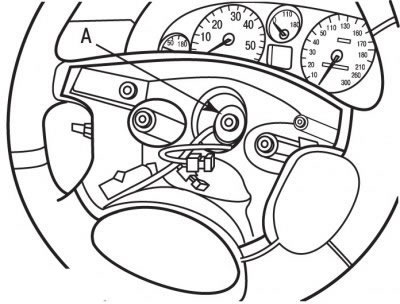

Рис. 7.2. Место нанесения меток (А) совмещения на рулевом колесе и торце рулевого вала
- мелом, маркером или краской нанесите метки А (рис. 7.2) совмещения на рулевое колесо и торец рулевого вала. Метки необходимы для повторной установки рулевого колеса в прежнее положение;
- отсоедините от рулевого колеса электрические разъемы;
- снимите рулевое колесо, предварительно поочередно пропустив электрические разъемы через вырезы в рулевом колесе;
- выверните винты крепления кожухов рулевой колонки, расположенные под нижним кожухом.
- снимите нижний кожух рулевой колонки;

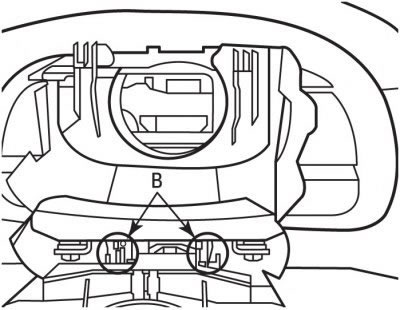

Рис. 7.3. Расположение фиксаторов (В) верхнего кожуха рулевой колонки
- освободите из фиксаторов В (рис. 7.3) верхний кожух рулевой колонки и снимите его;
- снимите блок подрулевых переключателей COM 2000;

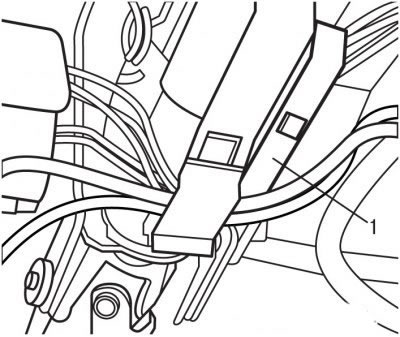

Рис. 7.4. Расположение защелки (1), удерживающей провода
- отодвиньте вправо защелку 1 (рис. 7.4), удерживающую провода;

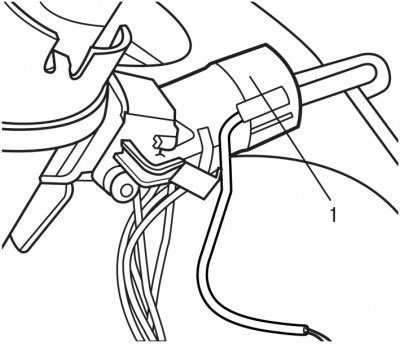

Рис. 7.5. Расположение замка зажигания (1) с противоугонным устройством
- снимите замок зажигания 1 (рис. 7.5) с противоугонным устройством;
- отсоедините стержень клапана зубчатой рейки;

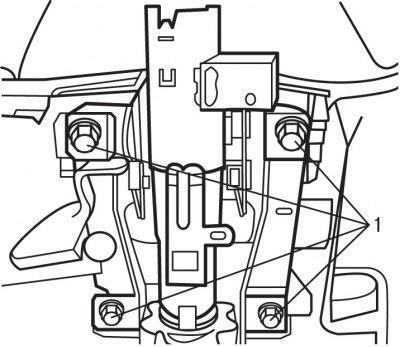

Рис. 7.6. Расположение болтов (1) крепления рулевой колонки
- выверните четыре болта 1 (рис. 7.6) крепления рулевой колонки;
- снимите рулевую колонку.
Проверка технического состояния рулевой колонки:
- проверьте рулевую колонку на отсутствие повреждений и износа;
- проверьте плавность и легкость вращения вала рулевой колонки.
Установку рулевой колонки проводите в последовательности, обратной снятию, с учетом следующего:
- при установке рулевого колеса ориентируйтесь по меткам, нанесенным перед снятием;
- установите подушку безопасности;
- подключите централизованную систему подушек безопасности и пиротехнических натяжителей ремней безопасности;
- убедитесь в нормальной работе всех электрических приборов;
- проведите инициализацию всех компьютеров.
