- снимите колесо со стороны заменяемого чехла;
- снимите декоративную крышку аккумуляторной батареи;
- снимите грязезащитный щиток арки левого переднего колеса;

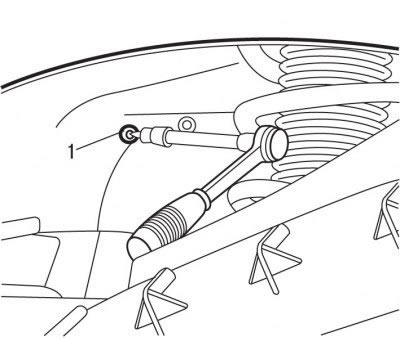

Рис. 5.20. Выворачивание болта (1) крепления опоры аккумуляторной батареи
- выверните болт 1 (см. рис. 5.20) крепления опоры аккумуляторной батареи из-под арки левого переднего колеса;
- снимите аккумуляторную батарею;
- снимите опору аккумуляторной батареи;

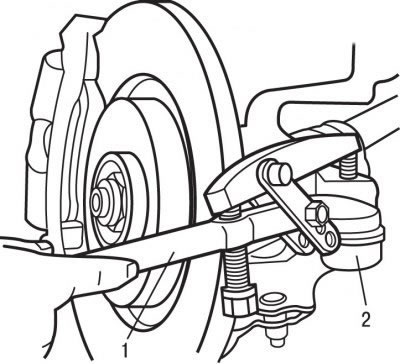

Рис. 7.21. Использование съемника (1) для извлечения шарового шарнира (2) наконечника рулевой тяги из поворотного кулака
- выверните гайку 2 (рис. 7.21) крепления цапфы шарового шарнира наконечника рулевой тяги к поворотному кулаку, при этом соблюдайте осторожность — не повредите защитный чехол шарнира равных угловых скоростей приводного вала;
- извлеките шаровой шарнир из поворотного кулака используя съемник 1;

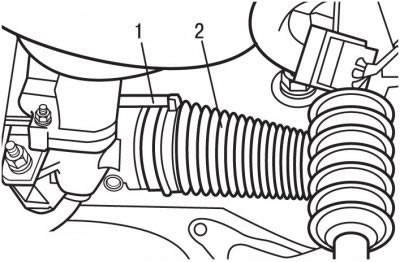

Рис. 7.22. Место подсоединения вентиляционной трубки (1) к защитному чехлу (2)
- отсоедините вентиляционную трубку 1 от защитного чехла 2 (рис. 7.22);

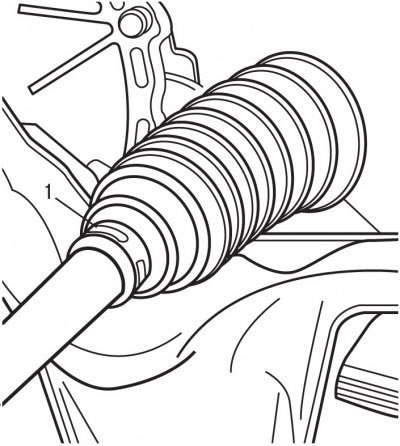

Рис. 7.23. Расположение хомута (1) крепления защитного чехла к рулевой тяге
- снимите хомут 1 (рис. 7.23) крепления защитного чехла к рулевой тяге;

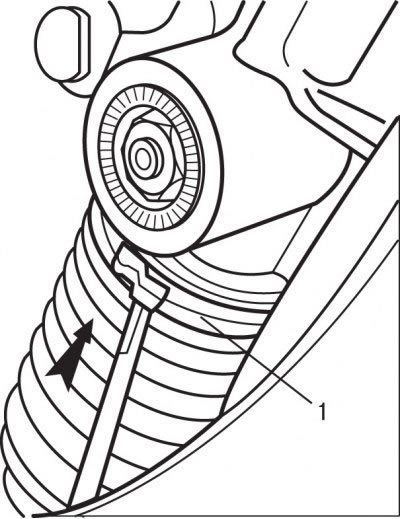

Рис. 7.24. Расположение хомута (1) крепления защитного чехла к рулевому механизму
- снимите хомут 1 (рис. 7.24) крепления защитного чехла к рулевому механизму;

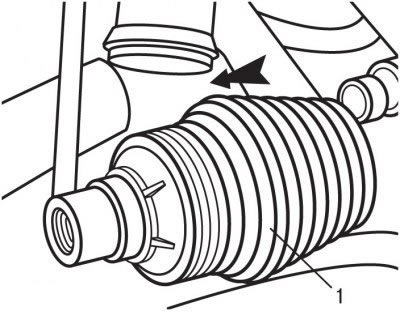

Рис. 7.25. Снятие защитного чехла (1) рулевой тяги
- снимите защитный чехол 1 (рис. 7.25), сдвигая его по рулевой тяге. Для облегчения сдвигания защитного чехла нанесите на рулевую тягу тонкий слой смазки TOTAL N3924/N3945.
Для установки защитного чехла рулевой тяги:

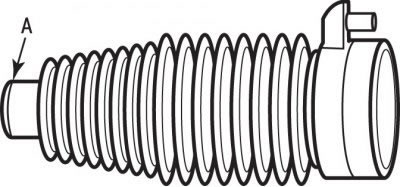

Рис. 7.26. Опорная поверхность (А) защитного чехла устанавливаемую на рулевую тягу
- нанесите тонкий слой смазки TOTAL N3924/ TOTAL N3945 на поверхность защитного чехла А (рис. 7.26), устанавливаемого на рулевую тягу;
- установите защитный чехол на рулевой механизм, одевая его через рулевую тягу;

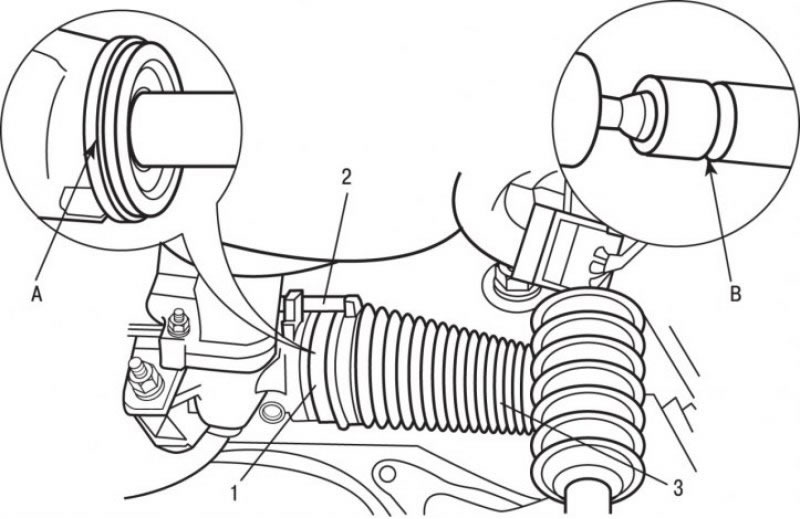

Рис. 7.27. Крепление защитного чехла рулевой тяги: 1 - хомут; 2 - вентиляционная трубка; 3 - защитный чехол; А - опорная поверхность защитного чехла на рулевом механизме; В - опорная поверхность защитного чехла на рулевой тяге
- выровняйте опорные поверхности защитного чехла 3 на рулевом механизме А и рулевой тяге В (рис. 7.27);
- хомутом 1 закрепите защитный чехол на рулевом механизме;
- подсоедините вентиляционную трубку 2 к защитному чехлу;
- хомутом закрепите защитный чехол 1 (см. рис. 7.23) на рулевой тяге;
- дальнейшая установка проводится в последовательности, обратной снятию;
- отрегулируйте схождение колес.
