Развал — это угол между плоскостью вращения и вертикалью колеса. Он может быть положительным, если колеса наклонены наружу, или отрицательным, если колеса наклонены внутрь. Угол развала в основном влияет на равномерность износа шин передних колес. Если угол развала одного колеса положительный, а другого — отрицательный, то автомобиль будет уводить в сторону при движении по прямой.
Схождение — разность расстояний между бортовыми закраинами ободов, замеренных сзади и впереди колес на уровне их центров. Положительное схождение означает, что колеса впереди расположены ближе друг к другу, чем сзади, на уровне их центров. Отрицательное схождение означает, что колеса впереди находятся на большем расстоянии друг от друга, чем сзади.
Поперечный наклон оси поворота колеса — это угол между осью наклона поворотного кулака и вертикалью, проведенной через точку крепления колеса в продольной плоскости автомобиля.
За счет углов развала и поперечного наклона оси поворота точки касания колес с дорогой располагаются ближе к оси поворотного кулака. Этим поддерживается так называемое «плечо обкатки». Чем меньше «плечо обкатки», тем легче управление автомобилем. Кроме того, удары от неровностей покрытия меньше передаются на рулевое управление.
Угол продольного наклона оси поворота — это угол между осью наклона поворотного кулака и вертикалью, проведенной через точку крепления колеса, в плоскости, перпендикулярной продольной оси автомобиля. Ось, относительно которой поворачивается колесо, размещается в пространстве так, что ее нижняя часть наклонена вперед. Такой угол продольного наклона называется положительным. При положительном значении угла обеспечивается лучшая устойчивость и стабилизация управляемых колес при прямолинейном движении.
Проверку и регулировку углов установки колес необходимо проводить на станции техобслуживания в связи со сложностью используемого оборудования.
[Текст взят с портала проекта: autoinstruction.ru]
Регулировка схождения передних колес:
Примечание. На передней подвеске регулируется только схождение колес.
- установите передние колеса для прямолинейного движения;

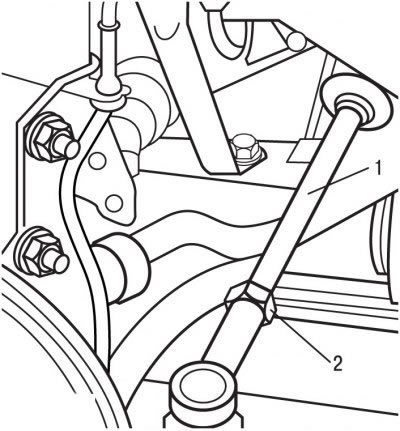

Рис. 7.35. Регулировка схождения передних колес: 1 - рулевая тяга; 2 - наконечник рулевой тяги
- ослабьте контргайку 2 (рис. 7.35) крепления наконечника рулевой тяги;
- вращая рулевую тягу 1, отрегулируйте схождение и затяните контргайку 2 моментом 40 Н·м.
Примечание. Один оборот рулевой тяги изменяет величину схождения примерно на 2 мм.
