- поднимите и закрепите автомобиль, вывесив при этом задние колеса;
Внимание! Запрещается поднимать автомобиль, используя в качестве опоры середину балки задней подвески.
- снимите задние колеса;
- под автомобилем снимите два пластиковых защитных кожуха;
Рис. 6.27. Расположение электрического разъема (1) датчика ABS
- отсоедините электрический разъем датчика ABS 1 (рис. 6.27);
- для уменьшения потерь тормозной жидкости снимите крышку с компенсационного бачка тормозной системы, закройте горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо для того, чтобы крышка герметично закрывала компенсационный бачок.
- пережмите зажимом задние тормозные шланги;
Рис. 6.28. Расположение задних тормозных шлангов (1) и зажима (2) крепления троса стояночного тормоза
- отверните тормозные шланги 1 (рис. 6.28), соединяющие тормозные трубопроводы на задней балке и кузове;
- закройте концы тормозных трубопроводов подходящими пробками;
- освободите трос стояночного тормоза из зажима 2;
Рис. 6.29. Крепление троса (1) стояночного тормоза на скобе заднего суппорта
- отсоедините троса 1 (рис. 6.29) стояночного тормоза от скоб на задних суппортах тормозов;
- снимите пружины задней подвески;
- установите под балку задней подвески домкрат с поперечиной 0007 для вывешивания балки и поднимите настолько, чтобы вес балки воспринимался домкратом;
Рис. 6.30. Расположение болтов (1) крепления опорных кронштейнов балки задней подвески
- выверните по четыре болта 1 (рис. 6.30) крепления опорных кронштейнов балки задней подвески;
- соблюдая осторожность, опустите балку задней подвески и извлеките ее из-под автомобиля.
Для установки балки задней подвески:

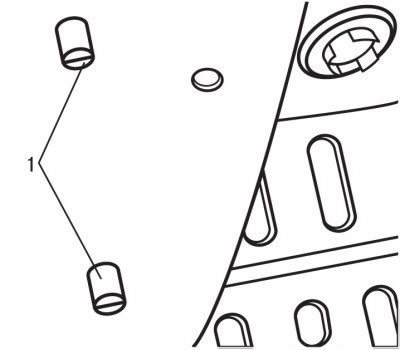

Рис. 6.31. Расположение центровочных болтов 0542 (1) на кузове перед установкой балки задней подвески
- установите центровочные болты 0542 1 (рис. 6.31) с каждой стороны кузова;
- поднимите и подведите балку задней подвески таким образом, чтобы опорные кронштейны направлялись на свои места с помощью центровочных болтов;
- выверните центровочные болты 0542 1 (см. рис. 6.31) через технологические отверстия в опорных кронштейнах;
- вверните болты 1 (см. рис. 6.30) крепления опорных кронштейнов балки задней подвески и затяните их моментом 62 Н·м;
- установите на место пружины задней подвески;
- подсоедините тормозные шланги;
- подсоедините электрические разъемы датчиков ABS и закрепите зажимом трос стояночного тормоза;
- удалите воздух из тормозной системы;
- под автомобилем установите два пластиковых защитных кожуха;
- установите подвеску автомобиля в среднее положение;
- затяните болты и гайки нижнего крепления амортизаторов моментом 57 Н·м;
- установите колеса и закрепите их болтами, затянув моментом 90 Н·м.
