- поднимите и закрепите автомобиль, вывесив при этом задние колеса;
- снимите задние колеса;
Рис. 6.40. Расположение элементов заднего тормоза: 1 - суппорта; 2 - тормозной диск; 3 - защитный колпак
- выверните болты, снимите суппорт заднего тормоза 1 (рис. 6.40) и мягкой проволокой привяжите суппорт к кузову. Суппорт не должен висеть на тормозном шланге;
- используя лезвие отвертки как рычаг, снимите защитный колпак 3, закрывающий гайку крепления ступицы;
- выверните болт и снимите тормозной диск;
- снимите датчик ABS;

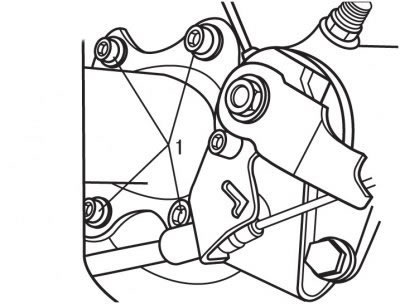

Рис. 6.41. Расположение болтов (1) крепления оси ступицы заднего колеса
Оригинал опубликован на онлайн-портале [AutoInstruction.ru]
- с обратной стороны защитного кожуха заднего тормоза выверните четыре болта 1 (рис. 6.41) и снимите в сборе ступицу, подшипник и ось ступицы.
Для установки ступицы в сборе:
- установите ось ступицы и закрепите болтами, предварительно нанеся на резьбу болтов тонкий слой смазки FREIN FILET;
- затяните болты моментом 63 Н·м;
- установите датчик ABS и закрепите его болтом, затянув его моментом 8 Н·м;
- установите тормозной диск и закрепите его болтом, затянув его моментом 10·Н·м;
- установите суппорт и закрепите его болтами, затянув их моментом 53 Н·м;
- установите защитный колпак 3, закрывающий гайку крепления ступицы;
- установите колеса.
