Установите:
- ось сателлитов (5);
- сателлиты (4) и их опорные шайбы (3), вращая их;
- планетарные шестерни (2);
- центровочное кольцо (1), со стороны, противоположной зубчатому венцу;
- шпонки фиксации оси (6) (новые).

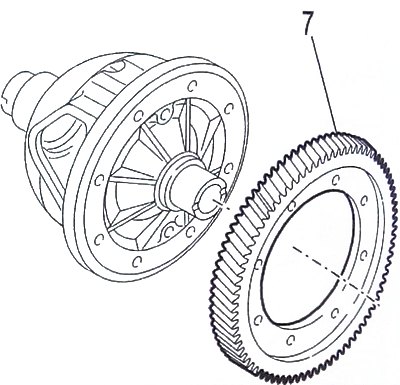

Установите корону(7).
Примечание. Обязательно замените болты.
 |
 |
Предварительно затяните болты моментом 20 Нм (затяжка накрест). Затяните болты окончательно моментом 60 Нм (затяжка накрест).
Проверьте наличие центровочных штифтов (9) и чистоту поверхности стыка.

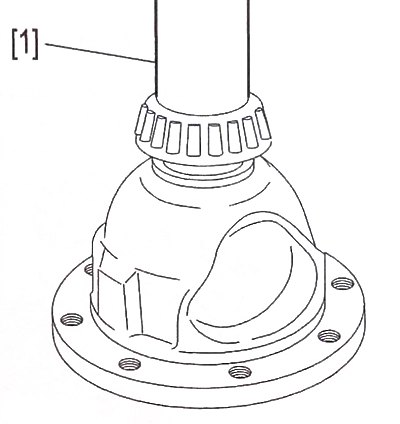

Нанесите на плоскость прокладки ровный тонкий слой герметика Е15. Установите дифференциал (8) с установленными наружными кольцами подшипников (10) и (11) в картер дифференциала.
Смотрите источник на портале AutoInstruction

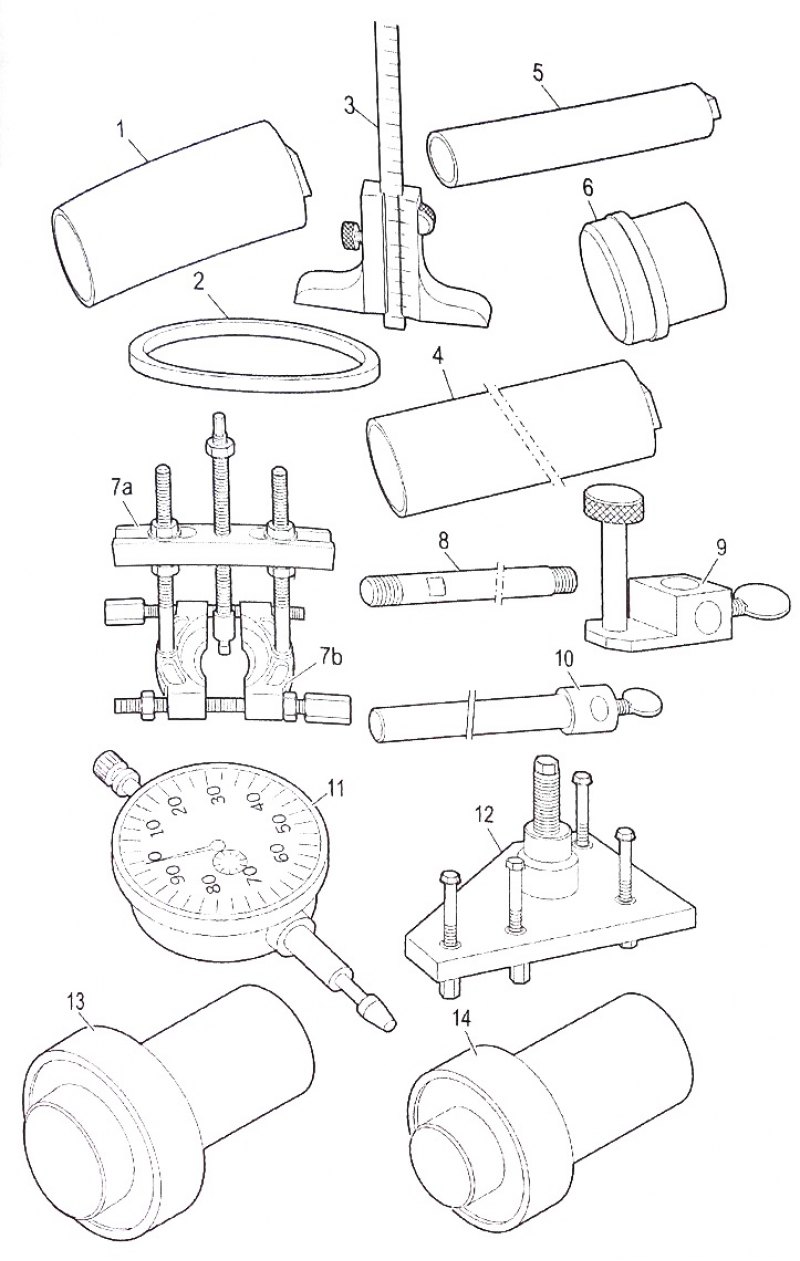

Специальные приспособления для сборки КП: 1 - втулка монтажа подшипников корпуса Дифференциала 0317-Р; 2 - регулировочное кольцо подшипников дифференциала 0317-Х; 3 - измеритель глубины «Facom 811»; 4 - оправка для установки подшипников первичного вала 0317-Е; 5 - оправка для установки переднего и заднего подшипников первичного и вторичного валов 0317-F; 6 - оправка для снятия и установки наружного кольца подшипника первичного вала 0317-AR; 7а - кронштейн универсального съемника «Facom U53 К2»; 7b - приспособления для отрывания универсального съемника «Facom U53 Т2»; 8 - тяга кронштейна стрелочного индикатора 0317-АР; 9 - кронштейн стрелочного индикатора 0330-V2; 10 - тяга кронштейна стрелочного индикатора 0330-V3; 11 - стрелочный индикатор 1504; 12 - приспособление для установки Шпонки 0317-АМ; 13 - монтажная оправка для уплотнителя правого приводного вала 0317-U; 14 - монтажная оправка для уплотнителя левого приводного вала 0317-Т.

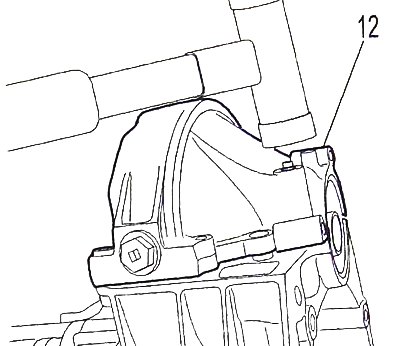

Установите болты (13) и (14).
