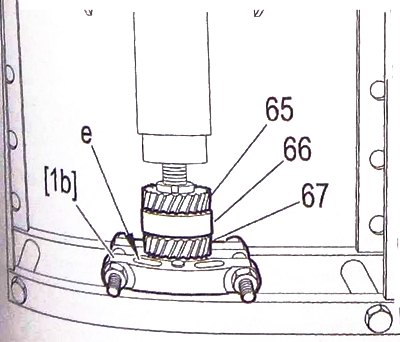

Упритесь в шестерню 4-й передачи (о7) для снятия ведомой шестерни 5-й передачи (65) и подшипника (66) с помощью приспособления 1b и пресса.
Внимание. Плоская сторона «е» приспособления 1b должна быть обращена к шестерне, чтобы не упираться в зубья.
Снимите:
- ведомую шестерню 5-й передачи (65);
- подшипник (66);
- блок ведомых шестерен 4-й и 3-й передач (67);
- ведомую шестерню 2-й передачи (69) и ее упорную втулку (68).
[Текст взят с портала проекта: autoinstruction.ru]
Отметьте положение муфты по отношению к синхронизатору.
Снимите муфту (70b) и внутреннюю муфту (70а).

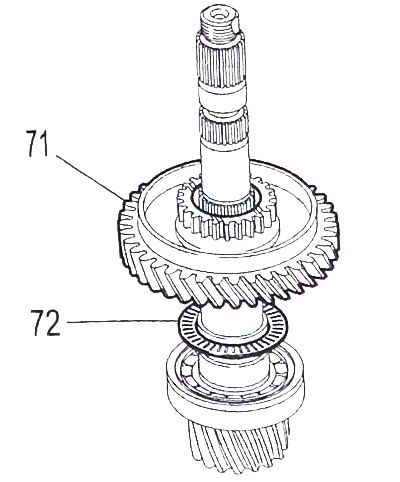

Снимите:
- ведомую шестерню 1-й передачи (71) ;
- упорные игольчатые подшипники (72).

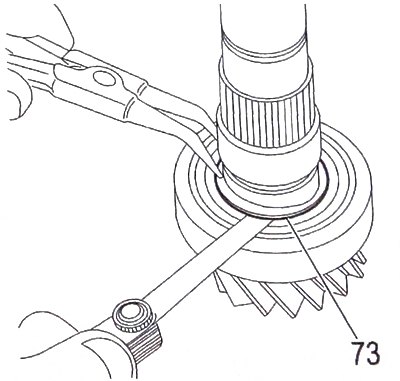

Снимите стопорное кольцо (73) с помощью загнутых круглогубцев, при необходимости проверьте зазор. Защитите конец вала, навернув гайку (14).
 |
 |
Снимите подшипник (74) с помощью приспособления 1b и пресса.
