Примечание. Для снятия электромагнитного клапана (2) или исполнительного механизма (3) требуется демонтировать корпус воздушного фильтра.
Снятие (электромагнитный клапан регулятора со стороны выпуска)
Отсоедините аккумуляторную батарею.
Отсоедините разъем в зоне «а».
Примечание. При снятии используйте ветошь для защиты оборудования от вытекающего из отверстия масла.
Отверните болт (4) и снимите электромагнитным клапан (1).
Примечание. Очистите зону установки датчика для обеспечения герметичности и проверьте отсутствие следов ударов и царапин.

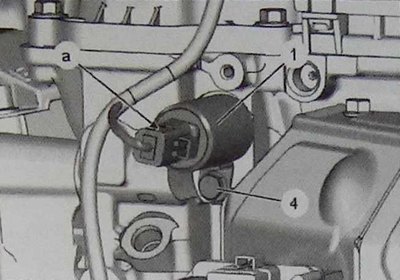

Исполнительный механизм привода ГРМ (бензиновые двигатели 1,4 и 1,6 л): 1 - электромагнитный клапан системы регулирования фаз ГРМ (выпуск); 2 - электромагнитный клапан системы регулирования фаз ГРМ (впуск); 3 - исполнительный механизм распредвала.
Снятие (электромагнитный клапан регулятора со стороны впуска)
Отсоедините аккумуляторную батарею. Ослабьте крепление болтов (5) и (7). Снимите воздушный дефлектор (10) и резонатор (11).
Отверните болт (8) и снимите соединительный элемент воздухозаборника (9). крышку воздушного фильтра (6) и фильтрующий элемент.

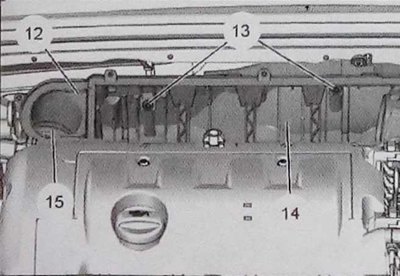

Отверните болты (13) и снимите кронштейн промежуточного фильтра (12). корпус воздушного фильтра (14) и штуцер воздушного впускного коллектора (15).
Примечание. Извлеките корпус воздушного фильтра между аккумуляторной батареей и двигателем.
Отсоедините разъем в зоне «b».
Примечание. При снятии используйте ветошь для защиты оборудования от вытекающего из отверстия масла.

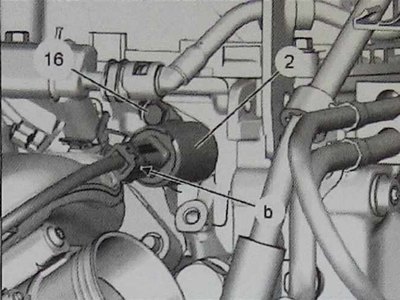

Отверните болт (16) и снимите электромагнитный клапан (2).
Примечание. Очистите зону установки датчика для обеспечения герметичности и проверьте отсутствие следов ударов и царапин.
Установите снятые ранее детали в обратном порядке.
Снятие исполнительного механизма ГРМ Проделайте операции, описанные в главе «Снятие (электромагнитный клапан регулятора (2), впуск)». Отсоедините разъем исполнительного механизма в зоне «с».

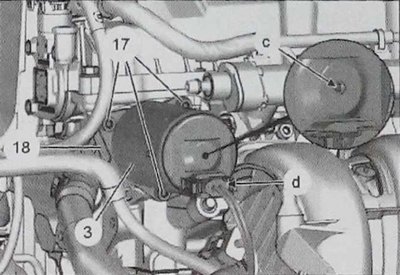

Отверните болты (17) и. поворачивая исполнительный механизм (3) вокруг оси в зоне «с» с помощью ключа «Allen 4» (направление против часовой стрелки), снимите его.
Снимите уплотнитель (18).
Установите детали в обратном порядке.
Подключите аккумуляторную батарею.
