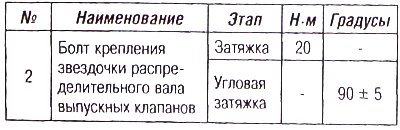

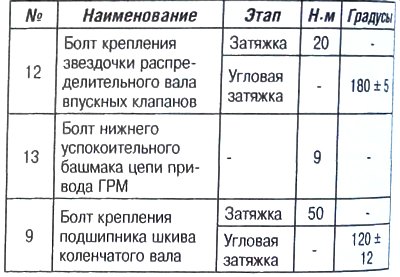

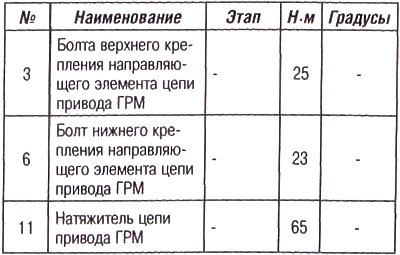

Моменты затяжки
Механизм ГРМ: 1 - звездочка распределительного вала выпускных клапанов; 2 - болт звездочки распределительного вала выпускных клапанов; 3 - болт верхнего крепления направляющее элемента цепи привода ГРМ; 4 - направляющий элемент цепи привода ГРМ (направляюща; трубка масляного щупа в блоке цилиндров); 5 - цепь привода ГРМ; 6 - болт нижнего крепления направляющего элемента цепи привода ГРМ; 7 - колесо привода ГРМ на коленчатом валу; 8 - фланец шкива коленчатого вала; 9 - болт фланца шкива коленчатого вала; 10 - направляющий элемент натяжителя цепи привода ГРМ; 11 - натяжитель цепи привода ГРМ; 12 - болт звездочки распределительного вала впускных клапанов; 13 - система впуска с переменным фазами газораспределения; 14 - успокоительный башмак цепи привода ГРМ; 15 - болт нижнего успокоительного башмака цепи привода ГРМ.

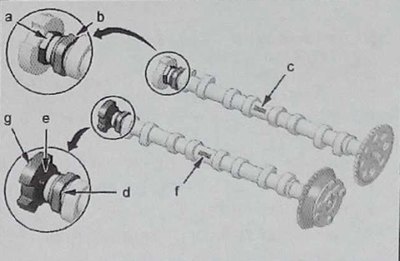

Идентификация механизма ГРМ: а - шестигранник для вращения распределительного вала выпускных кулачков, b - метка установки контрольной точки распределительного вала выпускных клапанов; с - зона маркировки для трассировки и идентификации распределительного вала выпускных клапанов; d - метка установки контрольной точки распределительного вала впускных клапанов; е - шестигранник для вращения распределительного вала выпускных кулачков; f - зона маркировки для трассировки и идентификации распределительного вала впускных клапанов; d - датчик-мишень распределительного вала впускных клапанов.
