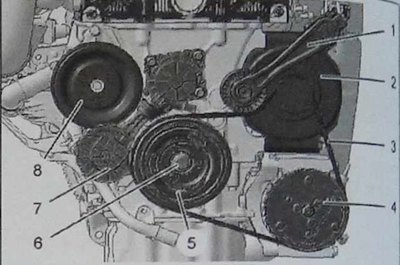

Ремень привода вспомогательных агрегатов (бензиновые двигатели): 1 - динамический натяжитель; 2 - генератор; 3 - ремень привода; 4 - компрессор климатической установки; 5 - шкив привода навесного оборудования; 6 - болт крепления шкива привода навесного оборудования; 7 - шкив привода насоса ОЖ; 8 - насос ОЖ.
Внимание. Запрещается поворачивать винт (6) крепления шкива коленчатого вала против часовой стрелки (риск смещения газораспредллительного механизма).
В случае повторного использования направление вращения ремня привода навесного оборудования.
Снятие
С помощью рычага давления динамического натяжного устройства 0188-Z [1] и головки 0197-G [2] переместите натяжитель (2) в направлении стрелки до совпадения выемки «а» с выступом «b».
Введите выступ «b» в зацепление с натяжителем.
Отсоедините инструмент [1].
Тяните за язычок «f» до совпадения выступа «с» с выемкой «d».
Поймите язычок «f» для зацепления выемки «d» с выступом «с».
Ослабьте язычок «f» для фиксации фрикционного колеса (7) в разблокированном положении.
Снимите приводной ремень вспомогательных агрегатов (3).
- с - выступ
- d - выемка положения разблокирoвки фрикциoннoго колеса.
- e - положение фиксации фрикционного колеса
- f - язычок.
Внимание. Поверьте, чтобы шкив натяжного устройства (1) и фрикционное колесо 7) привода насоса ОЖ вращают свободно (отсутствовали люфт и заедание).
Установка
Внимание. По повторном использовании ремней снимайте его в направлении вращения, отмеченного при снятии.
Установите ремень привода, начиная со шкива (5) коленчатого вала.
Потяните за язычок «f», выведя его из зацепления с выемкой «d» для разблокировки фрикционного колеса (7) привода насоса ОЖ.
Установите язычок «f» на место (в зоне «е»).
С помощью инструмента [1] приспособлением [2] нажмите на натяжитель (1), чтобы выступ «Ь» занял снова начальное положение.
Отсоедините инструмент [1].
Примечание. Проверьте, чтобы ремень был правильно установлен в канавках всех шкивов. Проверьте, чтобы язычок «f» был правильно расположен на своем месте.
