Присоединте манометр контроля давления / разряжения во впускном кoллектopе 0171-G1 на место датчика давления наддувочного воздуха и закрепите его винтом (2).
Присоедините датчик давления наддувочного воздуха (1) к приспособлению 0171-G1.
Пррсоедините манометр контроля давления наддува 1503-AZ к приспособлению 0171-G1.
Подключите разъем к датчику давления наддува (1) в зоне «а».
Присоедините диагностический прибор к диагноотическому разъему автомобиля.
Включите диагностический прибор в режим измерения параметров. Запустите двигатель.
Замерьте давление турбонаддува с помощью манометра контроля давления наддува 1503-AZ (см. таблицу в конце главы).
Примечание. В случае большого различия величины давления, считанных с диабетического прибора и с манометра, замените датчик давления наддува.
Вели замеренное давление в системе ниже нормированного значения, проверьте следующие компоненты:
- воздуховоды на входе и выходе турбокомпрессора;
- воздуховоды на входе и выходе охладителя наддувочного воздуха;
- охладитель наддувочного воздуха;
- турбокомпрессор.
Если измеренное давление в системе (максимум 1 бар) выше нормированной величины, проверьте систему регулирования турбокомпрессора.

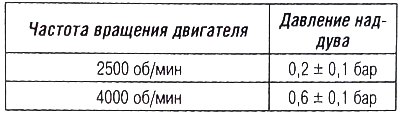

Данные для проверки давления наддува
Проверка контура питания воздухом
Вакуумный насос: величина напряжения должна быть 0,9 ±0,1 Ом на холостом ходу.

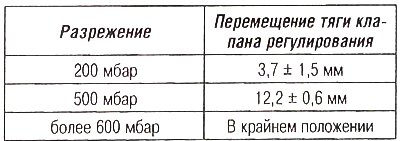

Клапан регулирования давления наддува (двигатель DV6ATED4)
Клапан регулирования давления наддува (двигатель DV6TED4)
